带滚花结构的棘轮工具锁紧螺母设计

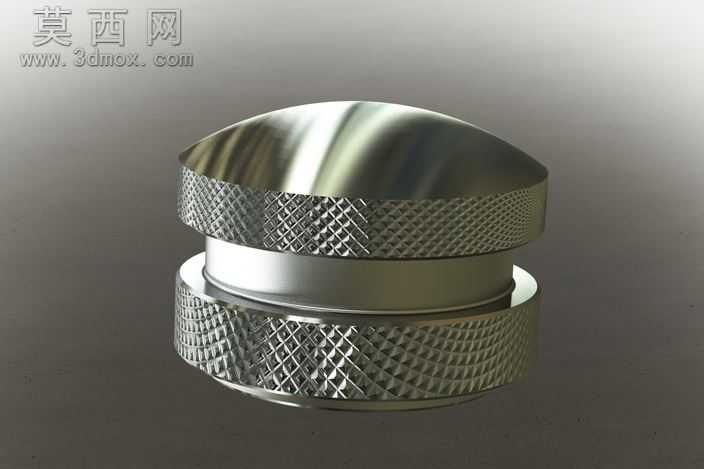

本作品为棘轮工具配套的锁紧螺母三维建模设计，整体采用回转体对称结构进行构建，建模过程中先通过草图绘制螺母的轴向截面轮廓，以旋转凸台命令生成螺母的基础基体，精准把控各段轴径的尺寸比例，确保上部圆弧端盖、中部光滑定位环、下部螺纹基体的同轴度公差符合机械装配要求。针对螺母上下两段的滚花防滑结构，采用圆周阵列的建模方式，先绘制单个滚花齿的菱形切削轮廓，通过拉伸切除生成单齿特征后，以螺母中心轴线为阵列轴，按照标准网纹滚花的齿距参数完成整周齿形的阵列排布，还原真实滚花的凹凸纹理质感，保证手动旋拧时的摩擦力符合工具使用的人机需求。材质渲染阶段选用金属不锈钢材质，调整材质的反射率、粗糙度参数，对滚花区域单独设置稍高的粗糙度值，模拟滚花加工后的哑光金属质感，光滑环带与圆弧顶面则设置较高的镜面反射度，还原金属零件经车削加工后的光亮表面效果，渲染时采用柔和的侧方主光源搭配顶部补光，突出金属表面的光影层次与滚花纹理的立体细节，让模型呈现出接近真实五金零件的视觉效果。结构设计上充分考虑棘轮工具的锁紧需求，中部光滑环带用于与棘轮工具的定位槽配合实现径向限位，下部基体预留内螺纹安装空间，上下双滚花段的设计既满足螺母锁紧时的施力需求，也让整体外观更具工业设计的精致感，圆弧顶面的设计避免了尖锐棱角带来的使用划伤风险，整体结构紧凑，各特征之间的过渡圆角处理自然，既保证了零件的结构强度，也兼顾了手动操作的使用舒适度，能够直接适配对应规格棘轮工具的装配锁紧场景，建模过程中所有特征均采用参数化驱动，可根据不同规格的棘轮工具尺寸快速调整螺母的直径、高度、滚花齿距等参数，具备良好的设计复用性。
