便携式概念音乐播放器外观结构设计

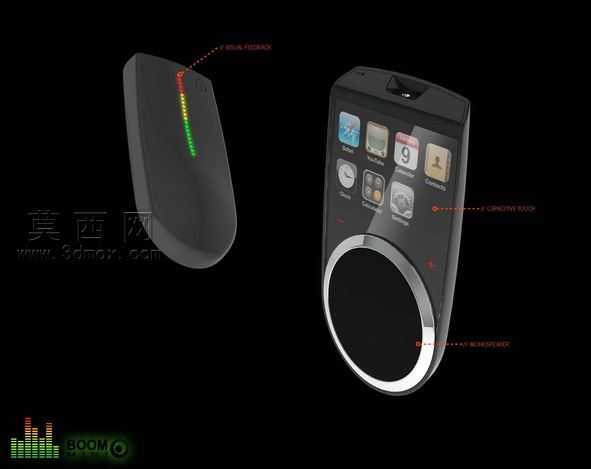

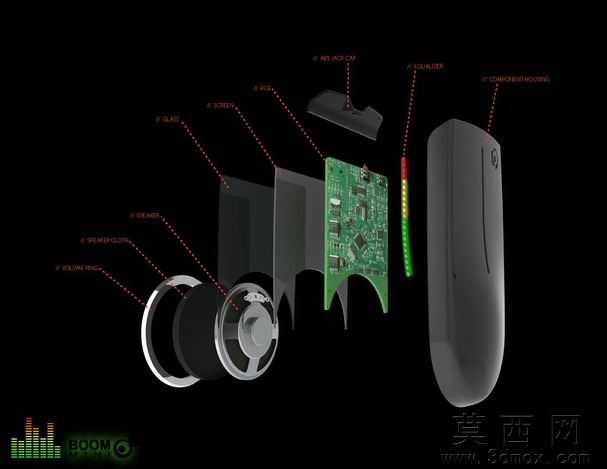

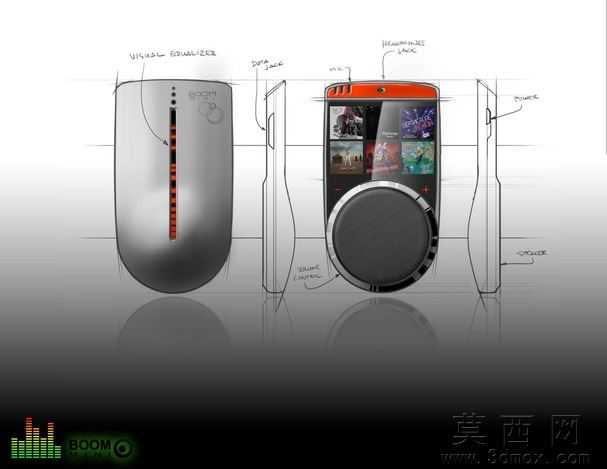

本作品为个人创作的便携式音乐播放器概念设计三维模型，建模阶段依托SolidWorks完成全参数化结构搭建，首先基于手持握持的人机尺寸确定整体轮廓，将机身设计为贴合掌心弧度的流线型收腰造型，边缘全部做R3-R5的圆角过渡处理，避免尖锐棱角带来的握持不适感，同时兼顾日常携带时的防刮耐磨属性。建模过程中先绘制机身主体的草绘截面，通过拉伸、放样命令生成基础壳体，再对正面交互区域做精准的特征分割：上部为触控显示屏安装位，预留了屏幕贴合的0.2mm装配公差，屏幕下方排布九宫格式功能按键，每个按键都做了内凹0.3mm的定位设计，方便盲操作时的触感识别；机身下部为大尺寸圆形扬声器出音区域，外圈设计了一圈金属质感装饰环，既区分功能区域，也提升了产品的视觉层次感。机身侧面预留了音量调节、电源开关的按键位，顶部设置了耳机插孔与挂绳孔，背部则做了弧形曲面处理，完全贴合手掌自然弯曲的形态。材质渲染阶段，机身主体采用哑光磨砂PC材质，表面添加细微的颗粒质感，模拟类肤涂层的触感，避免指纹残留；功能按键采用高透亚克力材质，搭配背光效果，在暗光环境下也能清晰识别按键标识；下部扬声器装饰环采用抛光不锈钢材质，与哑光机身形成强烈的材质对比，提升产品精致度；扬声器网罩采用细密的冲孔金属网材质，还原真实出音结构的通透质感。设计思路上，这款概念播放器主打轻量化便携属性，整体尺寸控制在掌心可完全握持的范围，在有限的机身空间内整合了触控交互、外放扬声、耳机输出等全功能模块，摒弃了传统播放器冗余的结构设计，将操作逻辑做极简优化，通过大尺寸圆形外放区域强化产品的音频属性，侧边的彩色状态指示灯可以直观显示电量、播放状态，无需点亮屏幕即可快速获取设备信息，整体造型兼顾科技感与实用属性，既满足日常通勤携带的便携需求，也通过差异化的外观设计区别于市面同质化的数码音频产品，建模过程中所有装配位都预留了合理的公差间隙，可直接用于后续的手板验证与结构优化。
