创见品牌USB闪存存储设备外观结构建模

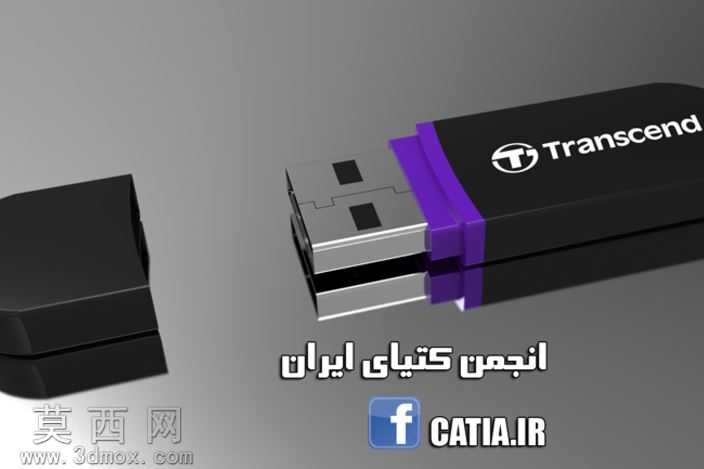

本次USB闪存三维建模以创见品牌经典款U盘为实物参考，在CATIA软件环境中完成全参数化结构搭建，整体建模流程遵循消费数码产品的工业设计逻辑，兼顾外观还原度与内部结构合理性。建模初期先完成整体比例的基准定位，以U盘实际长宽高尺寸为约束搭建骨架线，将产品拆分为金属USB插头、紫色塑料卡位环、黑色塑料主体外壳、尾端保护盖帽四个独立部件，各部件间预留0.1mm的装配公差，确保虚拟装配时无干涉问题。金属插头部分采用实体拉伸结合拔模命令完成基础外形，对插头内部的接触弹片、绝缘胶芯位置做细节刻画，金属材质赋予高反射率的不锈钢材质参数，调整粗糙度数值模拟金属插头长期使用产生的细微磨砂质感，边缘处添加0.2mm的圆角处理还原真实产品的冲压工艺特征。紫色卡位环作为外壳与插头的衔接部件，建模时重点还原其卡扣结构，在内壁设计对应外壳卡槽的凸起限位结构，材质选用半哑光的硬质塑料参数，调整漫反射颜色为品牌专属的深紫色，添加细微的颗粒纹理模拟注塑件的表面质感。黑色主体外壳部分是建模的重点区域，外壳表面的品牌Logo采用凸雕工艺实现，先将品牌标识的矢量轮廓导入软件投影到外壳曲面，通过偏移命令做出0.15mm的凸起高度，外壳表面做细微的晒纹处理，避免纯黑材质出现过于生硬的反光，尾端盖帽部分设计与主体对应的卡扣结构，内壁添加防滑筋位还原真实盖帽的插拔阻尼感。渲染阶段采用三点布光方案，主光源从侧上方45度角打亮产品主体，勾勒出U盘的轮廓线条，辅助光源补亮暗部细节避免出现死黑区域，背景选用渐变灰色突出产品本身，最终渲染效果完整还原了该款U盘的外观质感与结构特征，可用于产品展示、结构验证或数码配件类的设计参考。
