反向三轮跑车车身框架结构设计

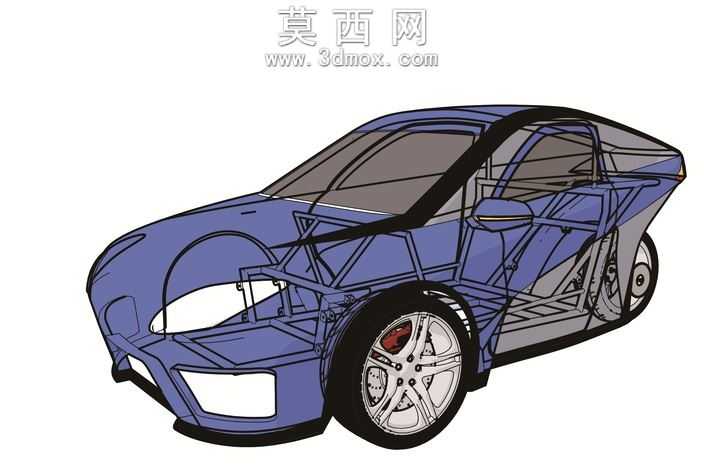

本作品为反向三轮车型的车身主体框架三维建模成果，建模阶段优先完成了核心承载式车身结构的搭建，为后续其余附属部件的拓展预留了标准化装配接口。建模过程中采用自底向上的装配逻辑，首先基于反向三轮的轮距、轴距布局参数，搭建了车身底部的主承载桁架结构，对前轮舱、乘员舱、后轮动力舱的空间边界进行了精准划分，其中前轮区域预留了双前轮转向机构、悬架系统、制动总成的安装空间，后轮区域匹配了单后轮驱动布局的装配基准，乘员舱则按照双座运动车型的人机工程参数划定了乘坐空间边界。车身侧围采用了空间管阵式桁架结构设计，通过不同管径的承载杆件的交错排布，在控制整体结构重量的前提下，保障了车身侧碰、正碰场景下的结构强度，A柱、B柱位置的杆件采用了倾斜受力布局，可在碰撞场景下有效分散传导冲击力，避免乘员舱出现结构性侵入。车身外覆盖件的基础曲面采用了低风阻运动化设计思路，前脸区域预留了大灯安装位、进气通风开口，前保险杠位置设置了导流结构可优化前轮区域的气流走向，车顶线条从A柱顶端顺滑过渡至车尾，形成溜背式的运动化轮廓，可有效降低车辆高速行驶时的空气阻力。轮拱区域的曲面做了外扩处理，可匹配大尺寸运动轮毂与宽胎的安装需求，同时预留了刹车系统的散热通风通道，保障连续制动场景下的散热效率。车门区域的框架采用了一体化环形结构设计，可在车门装配后提升整车的扭转刚度，侧裙位置设置了底部导流结构，可梳理车底气流降低行驶升力。当前模型仅完成了核心车身工程结构部分，后续可基于该基础框架，逐步添加外覆盖件细节、内饰总成、动力传动系统、行走机构等其余部件，最终完成整车的完整三维模型搭建，建模过程中所有结构件的安装基准都做了参数化约束，后续调整车身尺寸、布局参数时可通过修改驱动参数快速完成结构更新，大幅提升后续设计迭代的效率。
