RadioShack款红帽按钮式电源开关三维建模

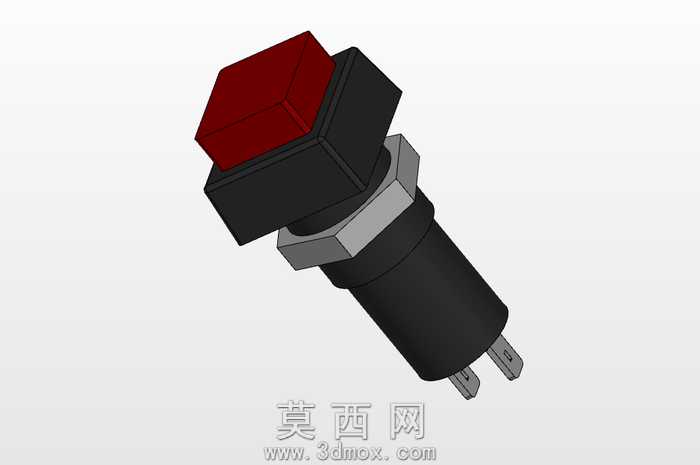

本作品为Radio shack品牌的按压式开/关元件三维建模成果，建模过程依托Autodesk Inventor平台完成全参数化结构搭建，严格还原实物的装配层级与尺寸比例。建模初期先对实物进行结构拆解，将开关划分为红色操作帽、黑色六角锁紧基座、金属锁紧螺母、黑色绝缘筒体、底部插装接线端子五个独立零件，每个零件均采用草图驱动特征的方式构建：红色操作帽部分先绘制正六边形截面草图，通过拉伸凸台生成帽体基体，对顶部棱边做0.5mm圆角处理模拟注塑件的圆滑边缘，赋予半哑光红色塑料材质，调整漫反射参数还原实物按键的磨砂质感；黑色六角基座部分匹配操作帽的六边形轮廓做嵌套配合结构，绘制外六角截面后拉伸生成基座主体，预留与操作帽的卡接槽位，赋予哑光黑色工程塑料材质，表面添加细微的颗粒纹理模拟注塑成型的表面质感；金属锁紧螺母采用标准M10细牙六角螺母参数建模，通过螺旋线扫描生成螺纹特征，赋予镀锌金属材质，调整金属粗糙度与反射参数还原五金件的哑光金属光泽；黑色绝缘筒体为圆柱状结构，与六角基座做同轴配合，筒体表面做细微的脱模斜度处理，材质与黑色基座保持一致，还原绝缘塑料的哑光质感；底部两个平行的插装接线端子采用铜质基材建模，绘制扁状插片截面后拉伸成型，端子边缘做圆角处理避免锐边，赋予亮面铜合金材质，添加轻微的氧化暗纹模拟实物端子的使用质感。装配阶段严格按照实物的装配顺序添加配合约束，操作帽与基座之间添加滑动配合模拟按压行程，螺母与基座螺纹部分添加螺旋配合模拟锁紧结构，所有零件无干涉错位，整体装配公差控制在0.02mm以内，符合工业元件的建模精度要求。渲染阶段采用工作室三点布光方案，主光源从斜上方45度投射突出顶部红帽的色彩对比，辅光源补光弱化阴影死黑区域，背光源勾勒零件轮廓边缘，最终渲染效果清晰呈现开关的结构层次与材质差异，可直接用于电气装配演示、产品结构展示、电子配件素材等场景。
