便携式电缆缠绕收线装置结构设计

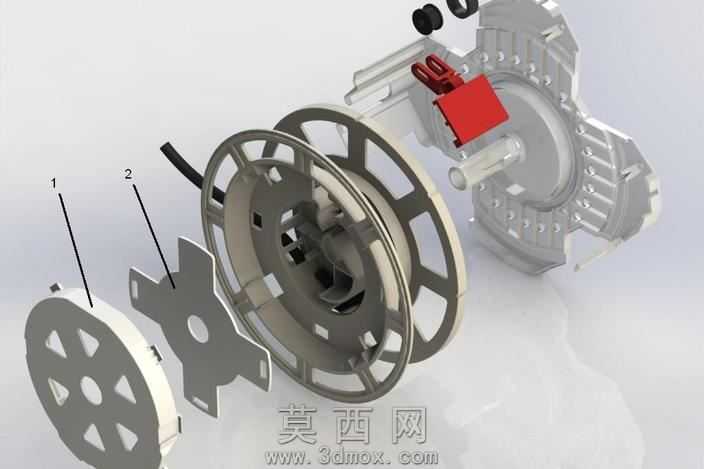

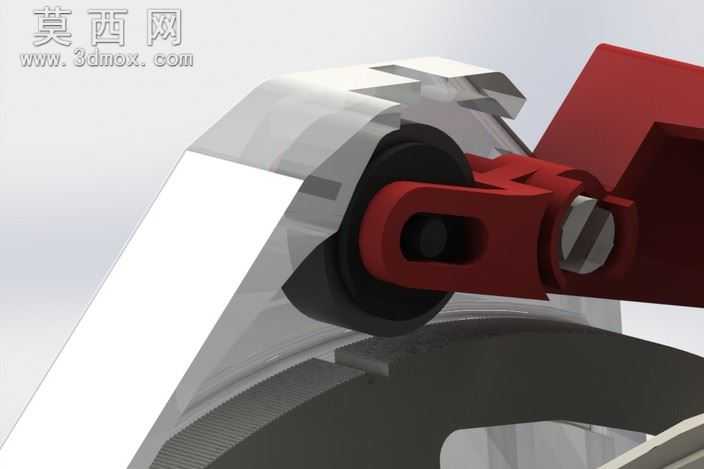

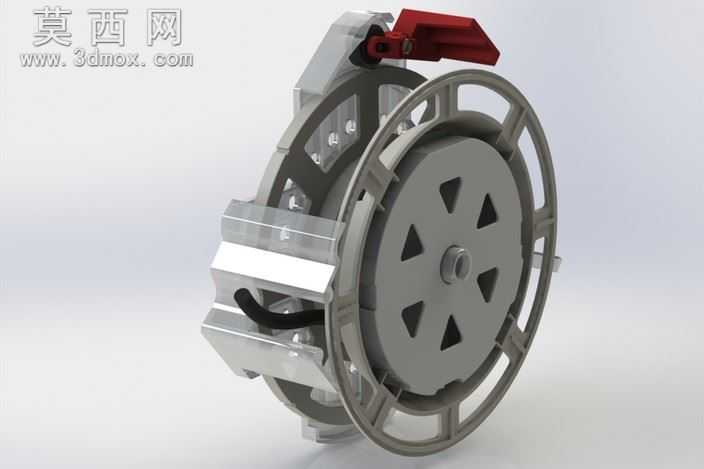

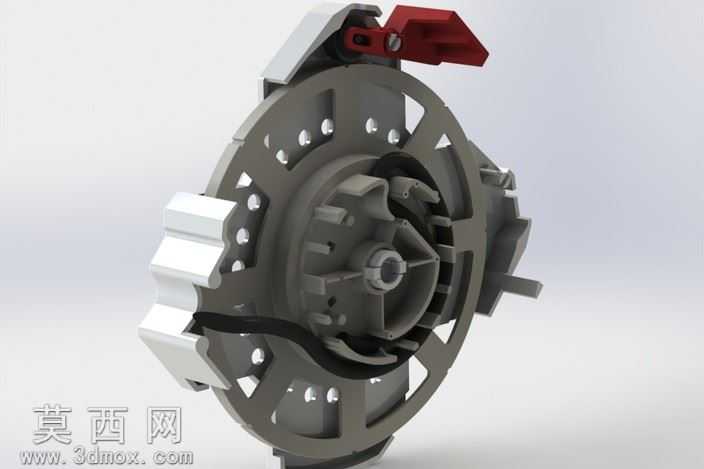

本作品为便携式电缆缠绕收线装置的三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先完成整体功能框架的布局规划，再逐一拆分零部件进行细节建模，确保各部件装配间隙合理、运动逻辑符合实际使用需求。建模阶段对装置的核心结构做了精细化还原：主体轮架采用镂空辐条式结构设计，既保证整体结构强度，又有效降低装置自重，适配便携使用的场景需求；轮体中心设置同轴定位转轴结构，保障绕线轮转动时的同轴度，避免转动过程中出现卡滞、偏摆问题；侧边设置红色锁止扳扣结构，建模时还原了扳扣的铰接转动副，可实现绕线轮的锁止与释放功能，满足收线完成后的位置固定需求；出线位置设置金属导向护件，避免电缆收放过程中与架体发生摩擦磨损，延长线缆使用寿命。材质与渲染阶段，针对不同部件做了差异化材质赋予：轮架主体采用哑光灰色工程塑料材质，调整材质粗糙度参数模拟硬质PVC的磨砂质感，还原工业塑料件的真实触感；锁止扳扣采用高饱和度红色哑光塑料材质，与主体灰色形成视觉区分，便于用户快速识别操作部件；金属导向件、转轴部件赋予抛光金属材质，调整金属反射参数模拟镀锌钢材的金属光泽，同时添加细微的表面划痕纹理，提升模型真实感；线缆部分采用黑色哑光橡胶材质，还原电缆外层绝缘橡胶的柔韧质感。结构设计上，在轮体两侧预留了蝶形弹簧的安装位，对应说明中1、2部件间的立螺弹簧（扭转弹簧）安装需求，通过弹簧的扭力实现收线过程的自动回卷，同时在架体上设置防滑握持结构，适配用户手持搬运、操作的使用场景。渲染阶段采用柔光摄影棚布光方案，主光源从侧上方45度角入射，搭配辅助补光消除结构暗部阴影，添加柔和的环境反射贴图，让金属部件的反射效果更自然，最终渲染图清晰展现装置的整体外观与结构细节，可用于产品方案展示、结构验证、生产参考等场景。
