多槽式电机传动皮带轮三维结构设计

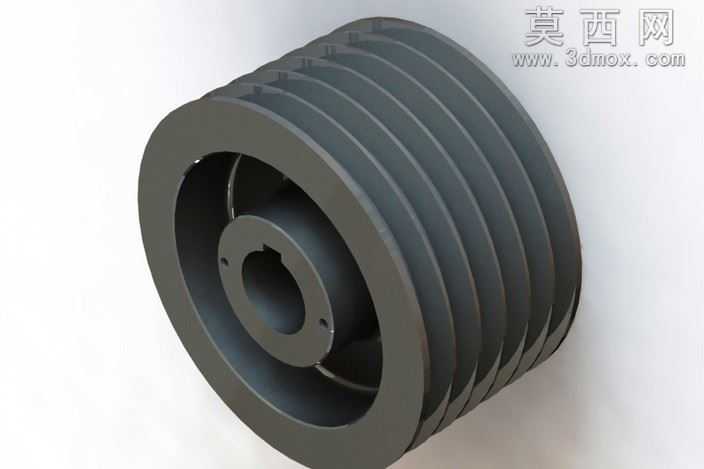

本模型为电机配套使用的多楔带传动皮带轮，采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械传动带轮的设计规范，从基础草图绘制到特征建模全程保证尺寸精度与结构合理性。建模初始阶段先绘制带轮的轴向截面草图，以旋转凸台特征生成带轮的基础轮体毛坯，精准控制轮缘、轮辐、轮毂三个核心部分的径向与轴向尺寸，其中轮缘部分根据多楔带的啮合要求，通过阵列切除特征生成等距分布的环形V型槽，槽型角度、槽间距、槽深均匹配对应规格多楔带的啮合参数，保证传动过程中带与轮的贴合度，避免打滑与传动损耗。轮毂部分设计为带键槽的通孔结构，建模时通过拉伸切除生成标准平键键槽，键槽的位置度、尺寸公差均符合轴孔配合的安装要求，轮毂与轮缘之间采用辐板式连接结构，在保证轮体整体结构强度的前提下，通过合理的辐板厚度设计与减重结构优化，降低带轮整体重量，减少电机运转过程中的转动惯量，提升传动响应速度。材质渲染阶段，为轮体赋予深灰色铸铁材质效果，调整材质的粗糙度、金属度参数还原铸铁件的哑光金属质感，同时对V型槽的槽面、轮毂内孔、键槽工作面做细微的质感区分，模拟机加工面与毛坯面的质感差异，渲染后可清晰观察到轮体各部分的结构细节，包括轮缘的槽型轮廓、轮毂的安装孔位、辐板的过渡圆角。结构设计上，在轮毂端面设计有两个对称的工艺螺纹孔，用于带轮的拆卸顶出，轮缘与辐板、辐板与轮毂的连接处均做圆角过渡处理，避免应力集中，提升带轮的抗疲劳强度，适配电机高速运转的工况需求。整体建模过程未做过度的特征简化，完整还原了带轮从安装配合到传动啮合的全部结构细节，可直接用于装配验证、工程图生成以及运动仿真分析，能够直观展示多槽皮带轮的传动结构特点与安装配合逻辑。
