自动轨道转运台车三维结构设计

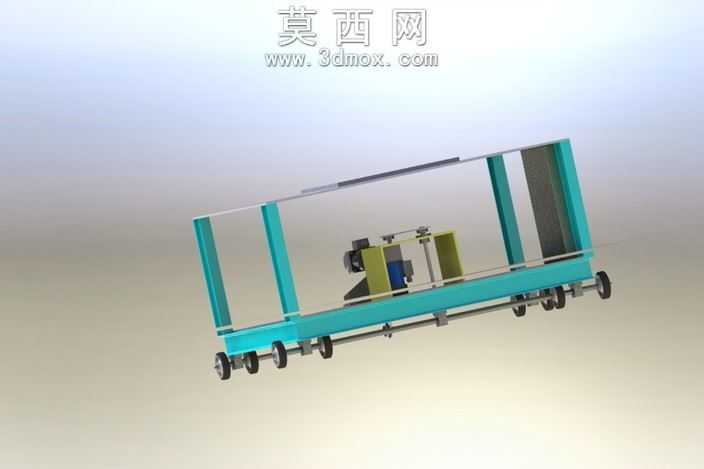

本作品为自动轨道转运台车的三维结构设计，采用三维建模软件完成全参数化建模，所有零部件均按照实际工业应用的尺寸比例进行搭建，整体结构经过干涉校验，各运动部件无碰撞冲突，可直接用于结构验证与方案展示。建模过程中首先搭建主体承载框架，采用青蓝色金属材质模拟工业常用的喷涂型钢框架，框架采用多根竖向立柱搭配上下横向横梁的结构形式，保证整体承载刚度，可适配1公吨级的负载加载需求，框架边缘做圆角过渡处理，避免尖锐棱角带来的安全隐患。行走系统部分，在框架底部两侧对称布置多组行走轮，轮体采用黑色橡胶材质模拟工业脚轮的防滑耐磨特性，轮组通过轮轴与底部横梁连接，保证行走过程中的稳定性，适配轨道场景下的定向移动需求。中部动力与承载区域，搭建了驱动组件、限位组件与承载工位，驱动部分包含动力单元、传动结构与导向部件，各部件分别采用对应材质渲染：金属传动件赋予银灰色金属质感，动力模块外壳采用深色工程塑料材质，限位导向部件采用亮黄色警示配色，清晰区分不同功能模块的同时还原工业设备的真实视觉效果。渲染阶段采用柔和的渐变背景布光，通过多角度光源投射突出框架的结构层次与部件的立体感，对金属材质添加适当的反射效果，对橡胶轮添加哑光粗糙质感，对塑料部件添加适度的漫反射属性，让整体渲染效果贴近真实工业设备的视觉表现。设计思路围绕车间内定点物料自动转运的需求展开，整体结构兼顾承载能力与移动灵活性，框架上方预留平整承载面可放置待转运的物料货箱，中部的驱动与导向结构可保证台车沿预设轨道自动行进，多组轮组的排布方式可均匀分散负载，避免局部应力集中，整体结构简洁可靠，维护便捷，可广泛应用于生产车间内的工序间物料转运、仓储区域的货位调度等场景，建模过程中对所有连接部位的装配关系做了还原，可清晰展示各部件的装配逻辑与运动关系，为后续的结构优化、实物试制提供直观的三维参考依据。
