汽车发动机活塞高精度三维结构设计

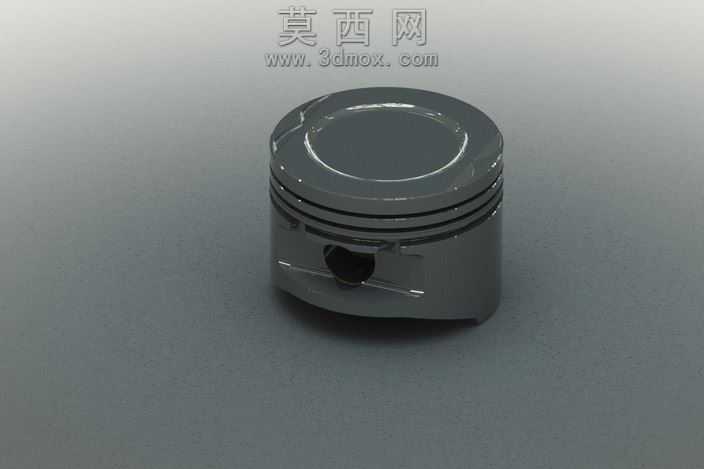

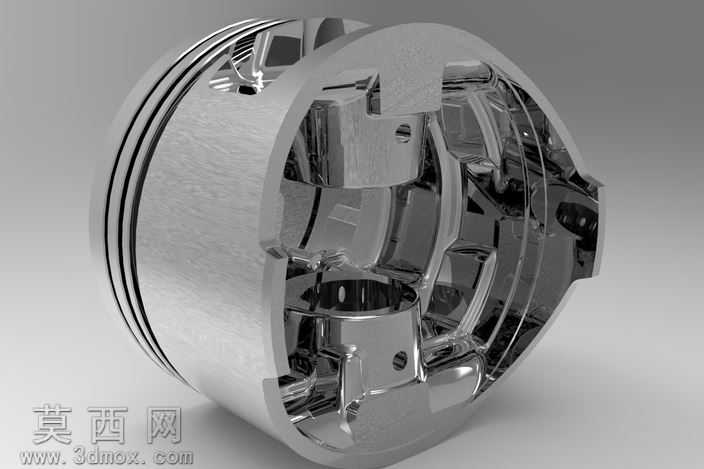

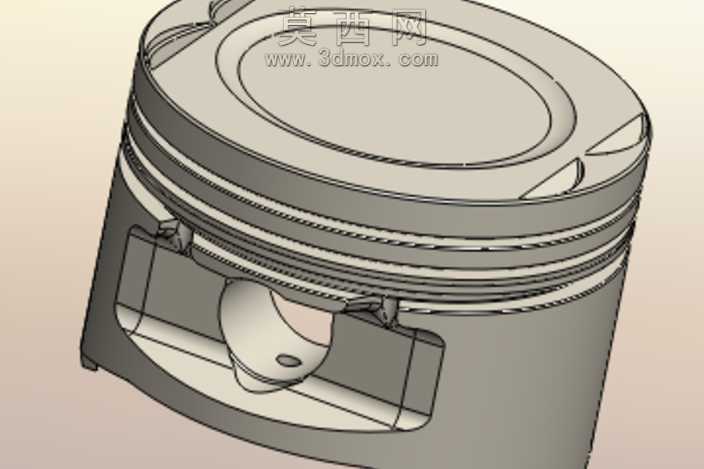

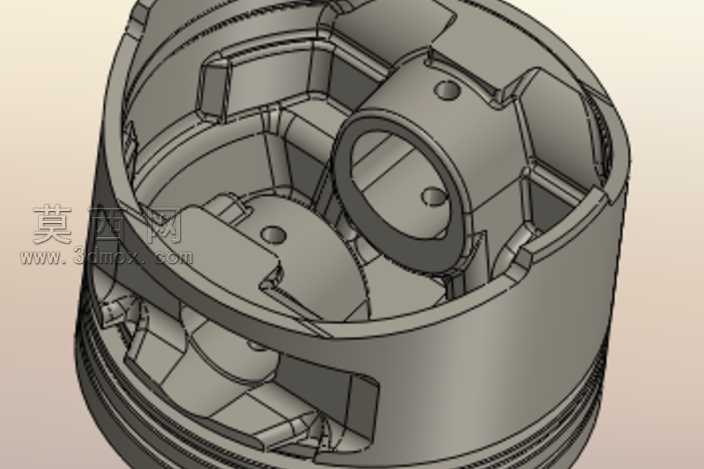

本作品为汽车发动机核心往复运动部件活塞的三维参数化设计模型，建模阶段严格遵循内燃机活塞的实际工程设计规范，以SolidWorks为核心建模工具，采用自顶向下的设计思路完成全特征构建。首先以活塞的公称直径、压缩高度、总长度为基础参数绘制中心旋转草图，通过旋转凸台命令生成活塞基体，精准还原活塞顶部的燃烧室凹坑造型，该凹坑的曲面弧度、边缘过渡圆角均参考量产车用汽油机活塞的实际设计参数，确保与气缸盖配合时可形成合理的挤气涡流，优化油气混合效率。活塞环槽区域采用多组等距切除命令构建三道环槽结构，分别对应两道气环与一道油环，环槽的宽度、深度、侧壁垂直度均严格匹配活塞环的装配公差要求，油环槽位置额外设计了回油孔阵列特征，通过圆周阵列命令均匀排布径向通孔，保证润滑油可顺利回流至曲轴箱，避免机油窜入燃烧室参与燃烧。活塞销座部分采用对称式凸台结构，对销孔位置做了局部加厚处理以提升承载强度，销孔内部设计了卡簧槽特征，用于安装活塞销卡环实现轴向限位，销座与活塞裙部的过渡区域采用大圆角平滑过渡，有效降低应力集中系数，避免发动机高负荷运转时出现结构开裂问题。活塞裙部设计为中凸变椭圆型面，建模过程中通过多组不同高度截面的椭圆轮廓进行放样拟合，还原实际活塞工作时的热变形补偿造型，保证热态工况下裙部与气缸壁可形成均匀贴合面，降低敲缸异响与磨损风险。材质渲染阶段，活塞本体采用铸铝合金材质，设置亚光金属质感与轻微的铸造表面颗粒效果，活塞环槽边缘做轻微的高光处理模拟机加工表面质感，整体模型无多余外部参考特征，所有结构尺寸均可直接导出用于工程分析、3D打印验证或教学演示，完整还原了车用活塞从顶部燃烧室到裙部导向面、从环槽密封结构到销座连接结构的全部细节，可清晰展示活塞在气缸内完成进气、压缩、做功、排气循环的结构基础。
