五辐改装款追査款汽车轮毂三维设计

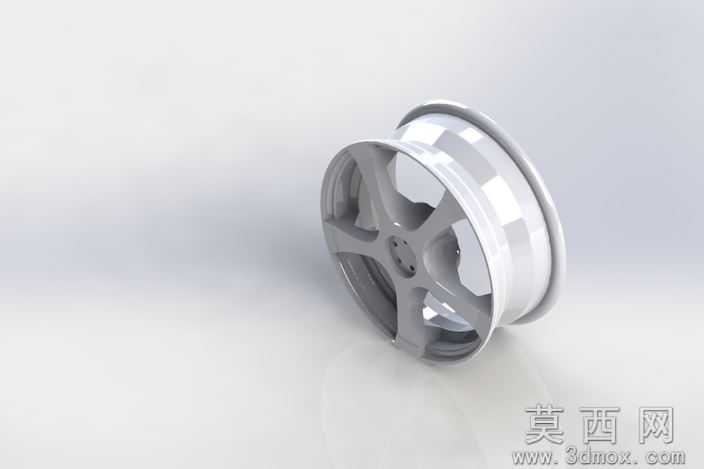

本次设计的是追査款非标准汽车改装轮毂，建模阶段以SolidWorks为核心工具完成全参数化三维构建，首先基于改装轮毂的常规安装适配基准，确定中心孔定位尺寸、螺栓孔分布圆参数，先绘制轮毂的中心安装座截面草图，通过旋转凸台命令生成轮毂核心的安装基体，保证中心轴孔与安装法兰的同轴度公差符合装配要求。随后针对五辐式轮辐结构进行单独建模，每根轮辐采用变截面流线型设计，从中心安装座向外延伸至轮辋结合处，截面厚度逐步收窄，既保证轮辐的结构支撑强度，又兼顾轻量化设计需求，轮辐与中心座、轮辋的衔接位置全部做圆角过渡处理，避免应力集中问题，提升轮毂的结构耐用性。轮辋部分按照常规乘用车轮胎适配的轮缘标准构建轮廓，区分胎圈座、轮缘、槽口的不同结构尺寸，保证后续轮胎装配的贴合度。建模完成后对整体结构进行干涉检查，确认轮辐、安装座、轮辋各部分无重叠干涉，安装螺栓孔与中心孔的位置精度符合设计要求。材质与渲染阶段，为轮毂赋予亮面银色金属烤漆材质，调整材质的反射率、粗糙度参数，模拟真实改装轮毂的高光金属漆面效果，在渲染场景中搭建柔和的影棚光照环境，添加环境反射贴图，让轮毂表面呈现自然的光影反射效果，清晰展现轮辐的曲面流线造型与轮辋的轮廓细节，多角度渲染验证轮毂的外观视觉效果，确保五辐造型的运动感与设计感得到充分呈现。设计思路上，该轮毂定位为改装非标准款式，区别于原厂标配轮毂的保守造型，采用五辐大开口的造型设计，既能够在车辆行驶时为刹车系统提供更好的散热通风空间，又具备更强的视觉运动属性，整体结构在满足安装适配、承重强度的基础上，优化了造型的流畅度，去除冗余的结构设计，兼顾实用性与外观改装需求，所有结构特征都保留完整建模参数，可根据不同车型的适配需求调整孔距、偏距、轮辋宽度等核心参数，具备良好的可修改性。
