环形低温空气管道电加热器结构设计

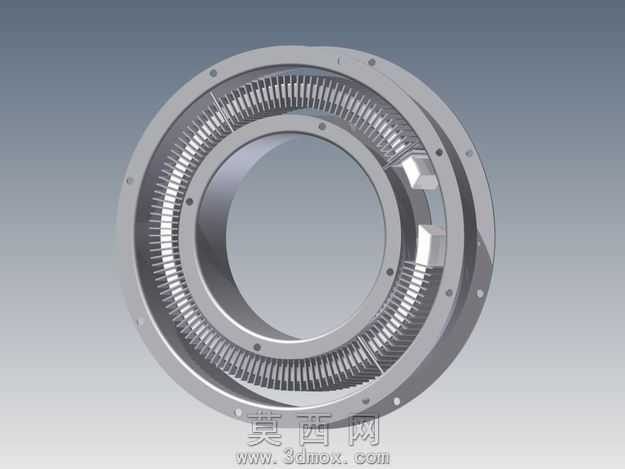

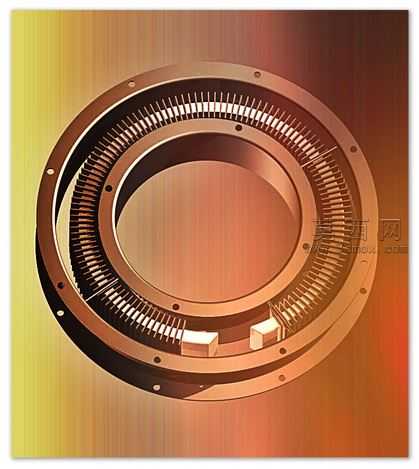

本模型采用Autodesk Inventor进行全参数化三维建模，整体为同轴环形嵌套结构，建模过程中先以基准轴为核心绘制内外环的截面草图，通过旋转命令生成主体环形基座，再对基座上的安装孔位进行阵列排布，保证周向安装点位的均匀度与同轴度要求。模型的加热翅片部分采用薄壁特征阵列生成，每一片散热翅片的厚度、间距都经过参数化约束，可根据实际加热功率需求快速调整翅片密度与尺寸，翅片与内环基座之间采用贴合约束模拟实际焊接装配关系，还原真实部件的连接状态。渲染阶段采用金属哑光材质模拟设备外壳的铸铝质感，对翅片部分赋予稍亮的金属拉丝材质，区分不同部件的材质差异，通过环境光遮蔽效果凸显环形缝隙内的翅片层次，让整体结构的通透感与金属质感得到真实呈现。结构设计上采用双层环形腔体布局，内环为空气流通通道，中间夹层均匀排布加热元件与散热翅片，外环为结构支撑壳体，周向均匀分布的安装法兰孔用于与通风管道对接固定，侧边预留的接线腔体用于放置供电接线端子，整体结构无多余突出部件，可直接嵌入圆形通风管道内安装，适配民建联30系列12-3/16规格的通风管路，工作时空气从内环通道流过，通过翅片与加热元件完成热交换，实现低温空气的快速升温，可配套烘干机、热风风管等设备使用，建模过程中所有配合面都设置了合理的装配间隙，符合实际加工与装配的公差要求，各部件的倒角、圆角细节都完整还原，避免锐边结构，兼顾加工工艺性与使用安全性。
