14LED强光手持手电筒结构设计

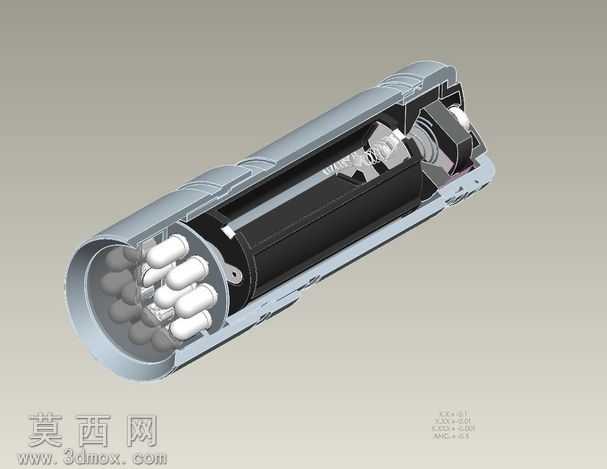

本作品为14颗LED灯珠配置的手持强光手电筒三维结构设计，建模过程中严格遵循便携照明产品的人机工程与功能实现逻辑，完整还原了产品从外到内的全部装配结构。建模阶段首先完成筒身外壳的曲面构建，筒身采用符合手持握持弧度的流线型柱体设计，外壳表面预留防滑纹理结构，兼顾握持稳定性与外观质感，外壳材质设定为高强度铝合金，通过渲染调整金属哑光质感，还原日常五金照明产品的真实触感。内部结构设计围绕供电与发光两大核心模块展开，发光端排布14颗LED灯珠，配套设计灯珠固定座与聚光反光结构，保证光线输出的聚拢效果，满足强光照明的使用需求；供电仓严格适配3节AAA电池的安装尺寸，设计了对应的电池限位槽、导电接触弹片结构，同时预留电池仓与筒头、尾盖的螺纹连接位，保证各部件装配后无结构干涉，转动开合顺畅。筒身内部还设计了电路控制模块的安装卡位，对应外部开关的按压传动结构，实现开关动作与电路通断的精准配合；尾盖部分设计了挂绳孔结构，兼顾产品的便携悬挂需求。整体建模过程中对各零部件的装配公差进行了合理预留，所有卡扣、螺纹连接结构均符合五金配件的常规加工工艺要求，渲染阶段针对不同部件赋予对应材质：金属部件调整金属粗糙度与反光参数，塑料绝缘部件赋予哑光工程塑料质感，LED灯珠部分添加半透明发光材质效果，最终呈现的剖视模型可清晰展示内部所有零件的装配关系与位置排布，完整呈现了这款手持LED手电筒从外观到内部功能结构的全部设计细节，可作为便携照明产品结构设计的参考案例，也可用于相关产品的结构验证与展示使用。
