275毫米规格双柱系船停当三维建模

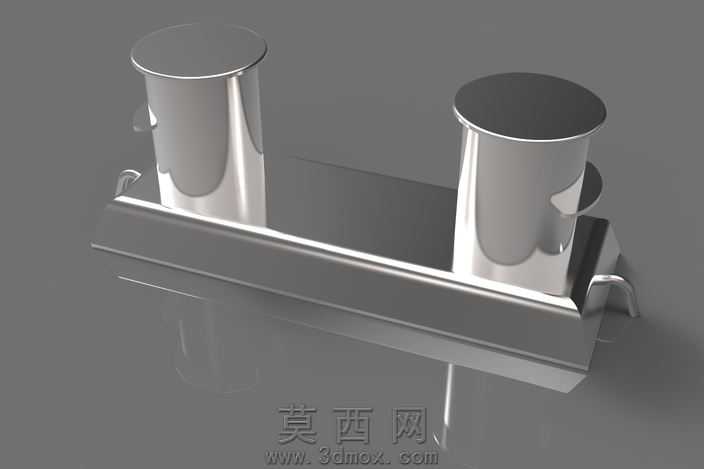

本模型为275毫米规格双柱式系船停当，采用三维建模软件完成全参数化构建，建模过程中严格遵循系船柱的实际工程尺寸比例，对底座、双柱体、侧边系缆钩等结构进行了1:1还原。建模阶段首先绘制底座的拉伸轮廓，通过拔模特征处理底座侧边的倾斜角度，保证底座安装面的平整性与结构的承力合理性；双柱体采用回转特征生成主体轮廓，在柱体下部与底座衔接处做圆角过渡处理，避免应力集中的结构缺陷，柱体顶部的凸缘结构通过凸台拉伸完成，精准还原凸缘的外伸尺寸与厚度，用于限制系泊缆绳的滑脱范围。侧边的小型挡缆凸耳采用拉伸加倒角特征构建，位置与柱体的相对间距完全符合码头系泊作业的实际使用需求，底座前端的弯形系缆钩通过扫描特征完成，对弯钩的弧度、根部的加厚结构做了细节优化，保证系缆钩的受力结构符合工程力学要求。材质渲染阶段选用哑光黑色铸钢材质，调整材质的粗糙度参数模拟铸钢件表面的磨砂质感，添加细微的颗粒纹理还原金属铸件的表面肌理，场景采用中性灰色背景配合柔和的漫反射光照，多角度渲染展示模型的整体结构与细节特征，清晰呈现双柱的平行度、底座的安装结构、各部件的衔接关系。设计思路围绕码头系泊作业的实际使用场景展开，双柱并列的结构可同时满足多根缆绳的系泊需求，宽大的底座结构保证安装后的结构稳定性，柱体的高度与直径比例适配275毫米规格对应的缆绳直径与系泊拉力要求，各突出部件的圆角处理既符合铸件的生产工艺要求，也能避免使用过程中对缆绳的磨损，整体模型结构完整，细节还原度高，可用于码头配件的结构展示、系泊系统的布局模拟、相关五金铸件的生产参考等场景。
