汽车空气滤清器滤芯三维设计模型

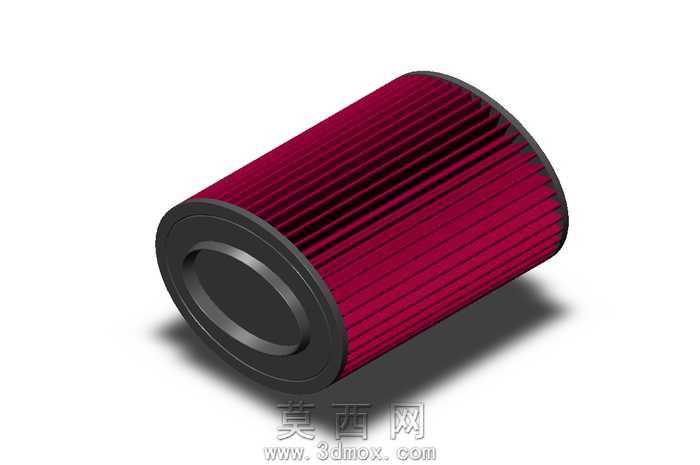

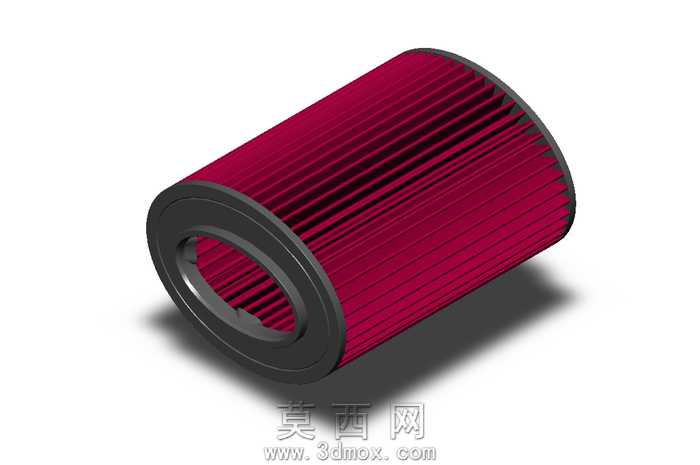

本模型为汽车空气滤清器滤芯的三维设计成果，建模阶段围绕滤芯的实际功能与装配需求展开，首先通过回转特征构建滤芯两端的密封端盖结构，精准还原端盖的环形卡槽、中心通孔的尺寸公差，确保端盖可与滤清器壳体实现紧密配合，避免未过滤空气从装配缝隙渗漏。针对核心的滤材褶皱部分，采用阵列结合弯曲变形的建模方式，还原红色过滤滤纸的均匀褶皱形态，每一道褶皱的折高、折距都参考量产滤芯的参数设置，既保证滤材拥有足够的过滤展开面积，又避免褶皱过密导致进气阻力过大，同时在褶皱两端添加封胶结构的细节，还原滤材与端盖粘接固定的真实工艺特征。材质渲染阶段，为两端端盖赋予硬质工程塑料材质，调整材质的粗糙度与反光度，呈现出塑料端盖哑光偏硬的质感；为滤材部分赋予纤维滤纸材质，添加细微的纤维纹理贴图，调整材质的半透明参数与漫反射颜色，还原红色滤纸厚实、带有细微孔隙的视觉效果，同时在模型底部添加柔和的投影，增强模型的立体真实感。结构设计上，模型完整还原了滤芯的中空通气流道，中心通孔的尺寸匹配进气管道的安装口径，褶皱滤层环绕中心流道均匀排布，确保进入发动机的空气可以从四周穿过滤材，从中心通道流出完成过滤流程，端盖边缘的密封凸台结构也做了精细化建模，还原装配时的密封定位功能。设计过程中充分考虑空气滤芯的实际使用场景，在建模时规避了尖锐棱角，所有过渡位置都添加了符合生产工艺的圆角，既满足注塑端盖的脱模要求，也避免滤材安装时被尖锐结构划伤，整体模型结构完整，细节还原度高，可用于汽车进气系统的结构展示、装配模拟以及相关教学演示场景。
