双发动力轻型滑翔机三维结构设计

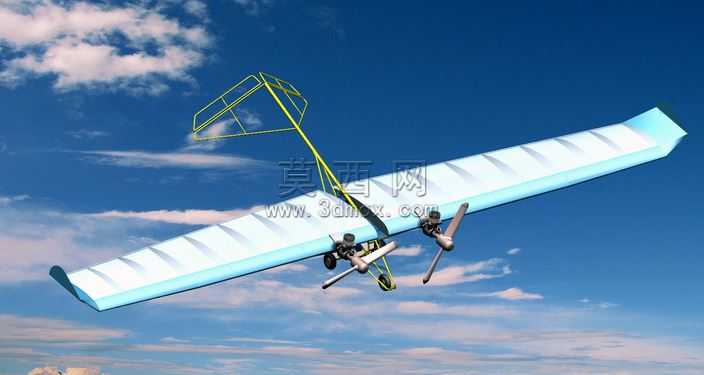

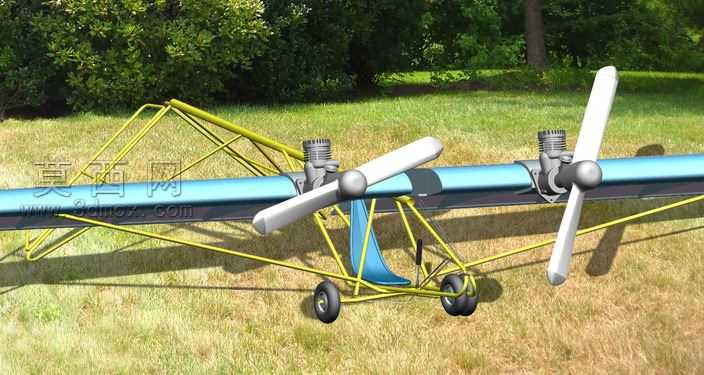

本作品为双发动力轻型滑翔机的三维建模设计，整体采用开放式桁架机身架构，在建模阶段优先以参数化草图搭建机身主梁的基准路径，沿主梁方向依次排布动力安装位、驾驶承托区、尾翼连接段的结构节点，所有管材衔接位置均做共节点约束处理，保证桁架结构的受力传导逻辑符合轻型飞行器的设计规范。动力单元部分为两台前置对置布置的活塞式发动机，建模时还原了发动机缸体的散热鳍片结构、火花塞安装位以及曲轴输出端的连接法兰，配套的双叶螺旋桨单独做曲面放样建模，桨叶从根部到梢部设置渐变的翼型截面与扭转角度，还原真实螺旋桨的气动外形特征。机身承力框架采用黄色涂装的金属管材搭建，建模时对每根管材的弯折角度、交叉衔接位置做精准定位，管材交接处添加了模拟焊接固定的连接片结构，还原超轻型飞行器的轻量化桁架设计特点。驾驶区域仅设置单座轻量化承托座椅，座椅采用曲面建模模拟布艺蒙皮的贴合形态，座椅下方直接与机身主桁架做刚性连接，省略多余的装饰结构以控制整体重量。起落架为前三点式简易轮组结构，两个主轮分别安装在机身下部桁架的延伸支架上，前轮设置在机身前段下方，轮胎采用橡胶材质模拟，轮毂做简化的辐板式建模，轮组与支架之间添加了模拟减震的连接结构，满足草地等简易场地的起降需求。渲染阶段采用户外草地自然光照环境，机身主梁设置为亮蓝色金属漆面材质，桁架管材为黄色防锈漆金属材质，螺旋桨为抛光铝合金材质，座椅为蓝色哑光布艺材质，轮胎为黑色橡胶材质，通过材质参数的调整区分不同部件的质感差异，整体渲染效果还原了该型动力滑翔机在户外停放的真实视觉效果，完整呈现了超轻型动力滑翔机的结构组成与设计特点，可用于航空科普展示、轻型飞行器结构教学参考等场景。
