库卡KR5弧六轴工业机械臂三维设计作品

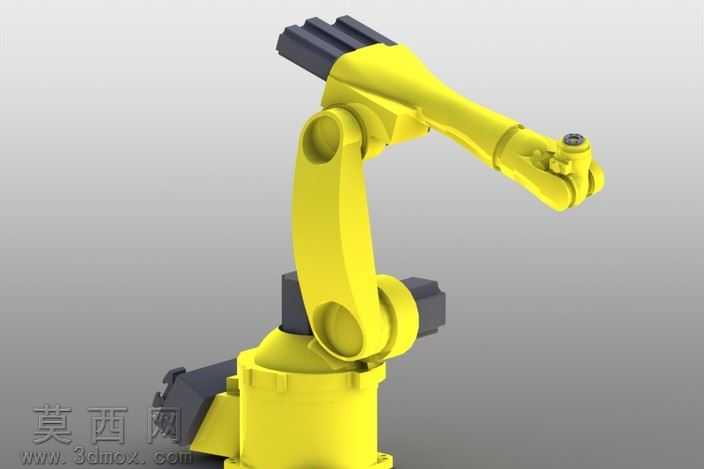

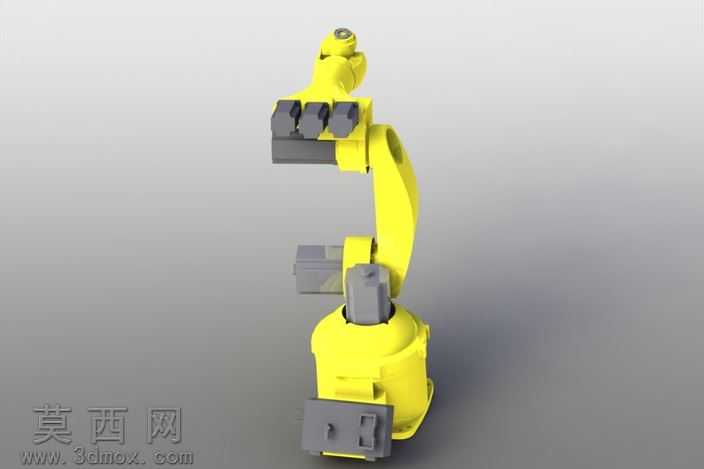

本作品为库卡KR5弧型工业六轴机械臂的三维数字化建模成果，建模过程严格遵循实体工业机械臂的真实比例与结构逻辑，完整还原了该款轻型工业机器人的全部核心构造。建模阶段以真实产品的工程尺寸为基准，从底座固定结构开始逐层搭建，首先完成底座回转支承结构的建模，还原底座内部的电机安装位、线缆走线槽与固定法兰结构，保证底座回转关节的活动范围与真实产品完全匹配。随后依次构建大臂摆动关节、小臂俯仰关节、腕部三个旋转关节的结构，每一处关节的铰接位置、转动副间隙、伺服电机安装座、减速器装配位都按照真实机械结构进行1:1还原，所有关节的活动限位结构都做了精细化建模，确保模型可直接用于运动仿真演示。材质渲染阶段，针对机械臂不同部件的材质特性做了区分处理：机械臂主体的铸造壳体部分采用亮黄色工业烤漆材质，调整材质的粗糙度参数模拟真实烤漆的半哑光质感，添加细微的漆面颗粒纹理提升真实度；关节处的电机端盖、连接螺栓、末端法兰盘采用金属材质，其中铸铁部件做了氧化发黑的材质效果，金属表面添加细微的使用划痕与磨损痕迹，避免材质过于塑料化；关节缝隙处的密封胶条采用黑色橡胶材质，调整材质的软质反光特性还原橡胶的视觉质感；末端执行器连接法兰做了金属切削加工的亮面金属效果，还原机加工零件的表面质感。设计思路上，该模型优先保证结构的准确性与可复用性，所有部件均采用参数化建模方式构建，各个关节的零件可单独拆分导出，既可以用于工业机器人教学演示、工作站布局仿真，也可以作为自动化产线设计的配套数字资产使用。模型整体布线规整，无多余的几何面片，在保证细节精度的前提下控制了整体面片数量，兼顾了渲染效果与仿真运行的流畅度，腕部的走线结构、底座的安装固定孔位等容易被忽略的细节也做了完整还原，能够直观展现该款六轴机械臂的结构特点与运动逻辑，可应用于工业自动化方案展示、机器人教学课件制作、虚拟仿真场景搭建等多个场景。
