多环式导电滑环结构三维设计

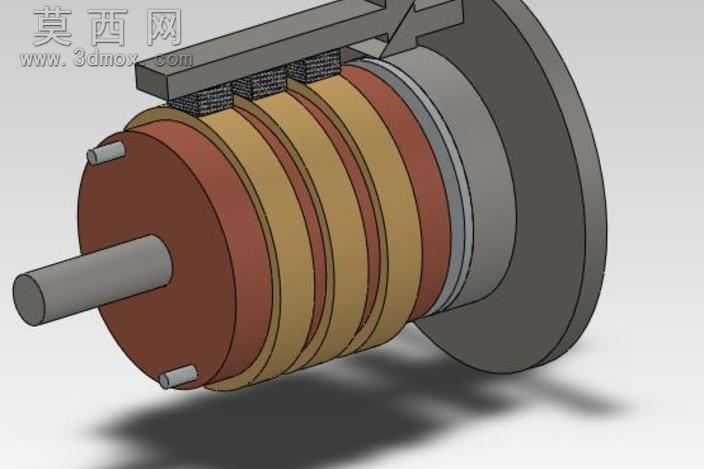

本作品为多通道导电滑环的三维结构设计，建模过程参考二维参考资料完成整体结构还原，完整呈现了滑环的核心组成与装配关系。建模阶段首先完成中心转轴的结构绘制，作为整个滑环的旋转支撑基准，转轴采用圆柱实体建模，预留出与端盖、绝缘环的装配定位轴肩，保证旋转过程的同轴度要求。随后依次完成多组导电环的建模，每一组导电环采用环形薄壁结构，根据通道数量依次排布，相邻导电环之间设置绝缘隔环，绝缘隔环采用绝缘材质的实体建模，厚度均匀，完全阻隔相邻导电环之间的电接触，避免出现短路问题。滑环的刷架部分采用悬臂式结构建模，刷架上对应每一组导电环的位置设置电刷安装位，电刷采用弹性接触结构建模，保证电刷与导电环外壁在旋转过程中保持稳定的接触压力，实现旋转状态下的持续导电传输。端盖部分采用圆盘式结构建模，与中心转轴配合实现内部导电环、绝缘环的轴向定位，端盖上预留安装固定孔位，方便滑环整体的设备安装。渲染阶段针对不同部件赋予对应材质：中心转轴与端盖赋予金属钢材质，呈现哑光金属质感，体现结构件的强度属性；导电环赋予铜合金材质，呈现暖铜色金属光泽，区分导电部件与结构部件；绝缘隔环赋予绝缘工程塑料材质，呈现黄褐色哑光质感，与金属部件形成清晰的视觉区分；电刷部分赋予碳刷复合材质，刷架赋予硬质工程塑料材质，还原真实滑环的材质搭配。整体装配过程严格遵循实际滑环的装配逻辑，各部件之间的配合间隙经过调整，既保证旋转部件的转动自由度，又避免间隙过大导致的接触不良问题，完整还原了滑环实现旋转部件与固定部件之间电信号、电流传输的核心功能结构，清晰展示了多环滑环的分层排布、刷压接触、绝缘隔离的核心设计要点。
