带安装支座的十字滑块联轴器结构模型

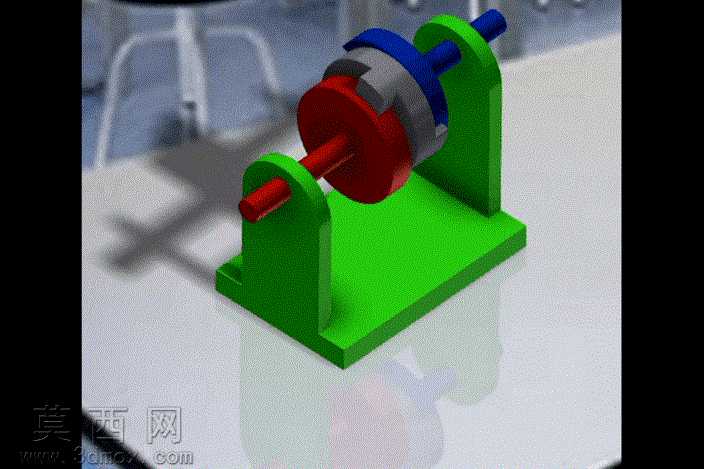

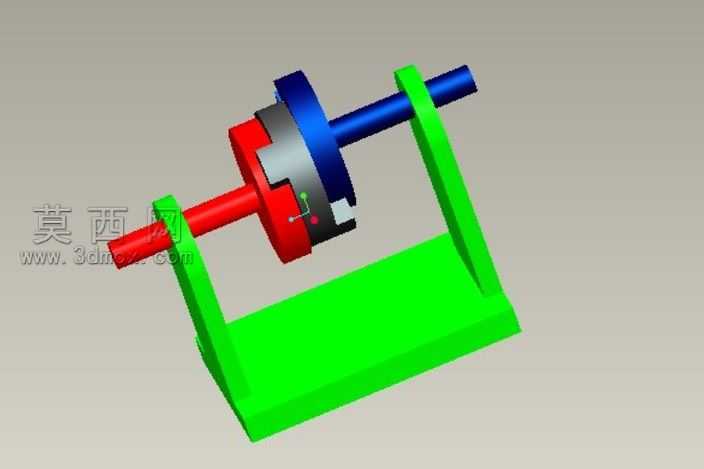

本作品为十字滑块联轴器搭配配套安装支座的三维结构模型，采用Pro/Engineer Wildfire4.0完成全参数化建模，建模过程严格遵循机械设计规范，对各零件的尺寸公差、装配关系进行了精准还原。模型整体分为安装支座、主动轴、从动轴、十字滑块、半联轴器五个核心部分，其中安装支座采用一体式L型支撑结构，底部设置平整安装基面，两侧支撑臂开设同轴轴孔，用于承载轴系部件，建模时对支座的倒角、加强过渡结构都做了细致刻画，还原了实际加工中的工艺特征。联轴器部分采用经典十字滑块结构，两个带径向凹槽的半联轴器分别与主动轴、从动轴过盈配合，中间十字滑块的两侧凸榫分别嵌入两个半联轴器的凹槽内，可在两轴存在径向偏移时通过滑块的滑动补偿位移，建模时清晰还原了凸榫与凹槽的配合间隙，直观呈现该类联轴器的位移补偿原理。材质与渲染方面，模型采用区分度较高的材质配色方案，安装支座赋予亮绿色工程塑料材质，模拟教学演示类模型的视觉效果，半联轴器与轴件分别赋予红色、深蓝色金属材质，十字滑块采用灰色金属质感，通过渲染调整材质粗糙度、反光度参数，让不同零件的材质边界清晰可辨，整体渲染效果干净明快，能够清晰展示各部件的装配层次与结构关系。设计思路上，该模型兼顾结构展示与教学演示用途，将联轴器与配套安装支座整合为完整装配体，避免了单独展示联轴器时缺乏安装参照的问题，各零件可单独拆分查看，能够直观呈现十字滑块联轴器的装配顺序、运动原理，适合用于机械原理教学、传动结构方案展示场景，建模过程中对所有配合面添加了装配约束，可直接用于运动仿真演示，验证联轴器在不同轴偏移量下的工作状态，为实际选型、结构改进提供直观的三维参照。
