轻量化镂空三角夹结构件三维设计

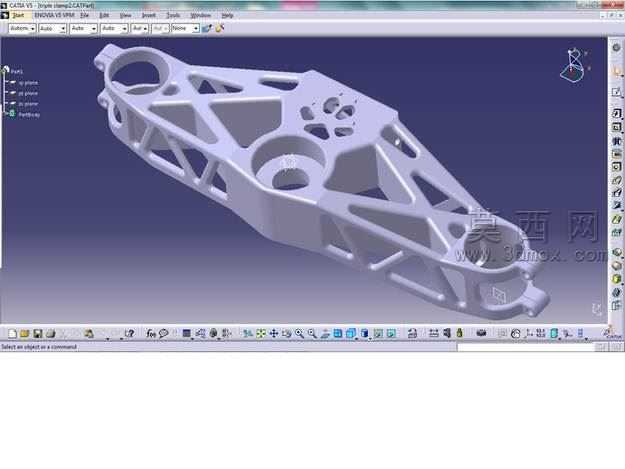

本作品为采用CATIA软件完成的轻量化三角夹结构件三维建模设计，整体围绕极致减重与结构强度平衡的核心思路展开，最终实现成品重量控制在789g的设计目标。建模阶段采用自顶向下的设计逻辑，首先根据三角夹的安装定位、载荷传递路径确定主体的轮廓边界，以三个端部的安装孔位为基准搭建主受力骨架，确保三个夹持点位的位置精度满足装配公差要求。结构设计上大量采用拓扑优化衍生的镂空桁架构型，在主受力路径上保留连续的实体筋条，非受力区域通过规则的三角形、异形镂空孔去除冗余材料，既避免了实心结构带来的重量冗余，又通过桁架结构的力学特性保障了整体的抗扭、抗弯性能，筋条过渡位置全部采用圆角顺滑处理，有效降低应力集中风险，避免载荷作用下出现结构断裂隐患。建模过程中对所有安装孔位做了精准的同轴度约束，孔位周边做了局部加厚处理，强化安装位置的结构强度，防止紧固件锁紧时出现局部变形。材质设定上选用高强度铝合金作为预设加工材质，渲染阶段赋予模型哑光银白的金属质感，还原铝合金机加工后的表面状态，同时对筋条边缘做了细微的倒角光影处理，清晰展现各结构的衔接关系。整体模型完成后经过干涉检查与结构合理性验证，所有镂空结构无薄壁破损问题，各安装面的平面度满足装配要求，既实现了极致轻量化的设计目标，又完全满足实际使用的结构强度需求，可直接用于后续的有限元分析、数控加工编程或3D打印验证，为同类轻量化夹持类结构件的设计提供了可参考的构型思路。
