带侧凸台弧形弯通壳体结构设计

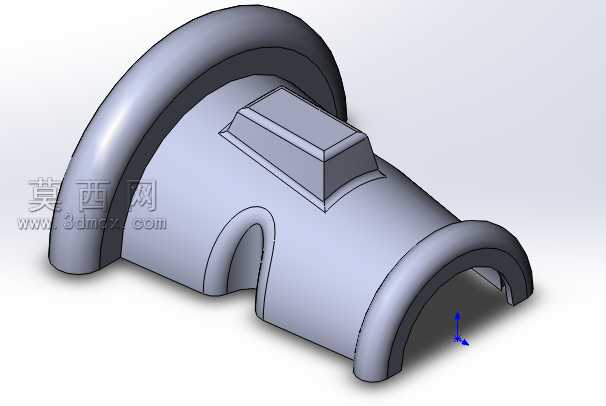

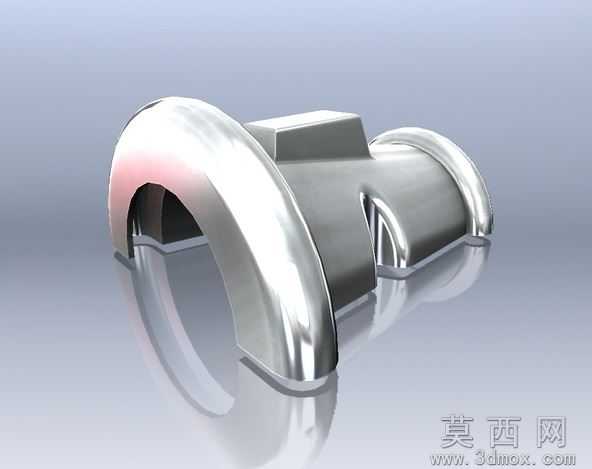

本作品为一款带侧置凸台的弧形弯通壳体三维建模作品，建模过程依托三维参数化设计软件完成，整体采用实体与曲面结合的建模思路，先勾勒主体弯通的中心走向轨迹，通过双向扫掠命令生成两端弧形翻边的基础曲面，再对曲面进行加厚处理得到壳体的基础壁厚结构，保证壳体整体壁厚均匀一致，符合常规注塑或铸造成型的工艺要求。建模过程中对两端的弧形卷边结构做了平滑过渡处理，通过圆角命令对卷边与壳体主体的衔接位置做了大半径圆角优化，避免出现应力集中的尖锐棱角，同时提升结构的外观流畅度。侧置凸台部分采用凸台拉伸命令生成基础方块结构，再对凸台与壳体主体的衔接位置做了渐变过渡处理，通过放样曲面将凸台根部与壳体外壁自然衔接，消除衔接处的拼接缝隙，保证凸台与主体结构的连接强度。整体模型完成后对所有外露边线做了统一的圆角处理，不同位置根据结构功能匹配不同的圆角半径，边缘位置采用小半径圆角保证轮廓清晰，衔接位置采用大半径圆角保证过渡顺滑。材质渲染阶段采用哑光工程塑料材质，调整材质的粗糙度与反光参数，模拟常用硬质工程塑料的质感，同时添加环境光遮蔽效果，凸显结构的曲面起伏与层次关系，让模型的立体感更强。结构设计上，该弯通壳体两端为开放式弧形接口，可适配对应弧度的外接管路，侧置凸台可作为功能拓展接口或者标识安装位，壳体侧面的弧形凹陷结构既可以提升壳体的结构刚性，减少薄壁结构的形变概率，也可以作为安装定位的卡位结构，方便后续装配时的位置固定。建模全程采用全参数化约束，所有结构尺寸均可通过参数面板快速调整，方便后续根据实际使用需求修改壳体的管径、弯角角度、凸台尺寸等参数，适配不同的应用场景。
