可多角度传动十字轴式万向接头结构设计

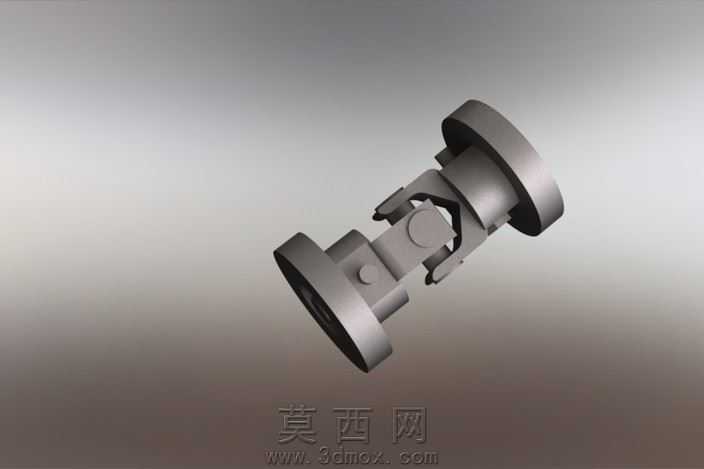

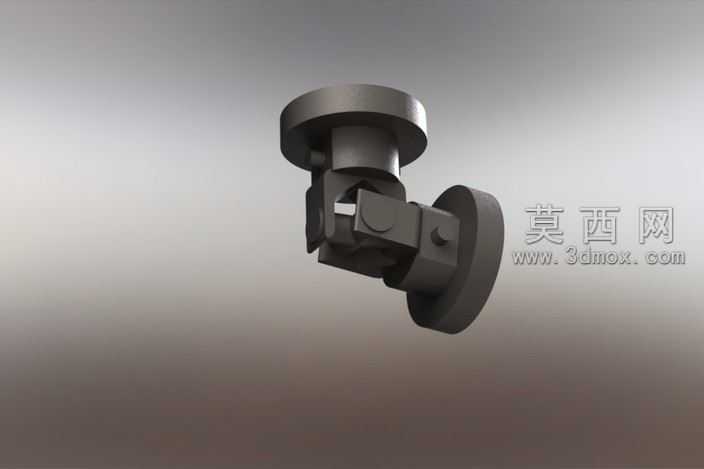

本万向接头三维模型采用SolidWorks进行全参数化建模，整体建模过程遵循机械设计的实际加工逻辑，先完成核心十字轴传动件的草绘与特征拉伸，通过对称约束保证十字轴四个轴颈的同轴度与位置精度，再依次构建两端的连接法兰、叉形架、锁紧销等配套零件，所有零件间的配合关系完全按照实际装配要求设置，十字轴与叉形架轴孔间采用间隙配合模拟真实转动状态，法兰端的安装孔位严格遵循通用连接尺寸标准，保证模型可直接对接常规轴类零件的装配需求。渲染阶段采用哑光金属材质模拟实际合金钢构件的质感，对十字轴的轴颈接触面做了细微的粗糙度处理，还原机械加工后的表面纹理，通过三点布光突出接头的立体结构与装配层次，阴影参数调整为软阴影，避免生硬阴影遮挡结构细节，渲染视角选择45度斜视角，可同时清晰展示两端法兰结构、中间十字轴铰接结构以及锁紧定位件的位置，完整呈现万向接头的传动原理结构。该万向接头为刚性万向传动构件，设计核心是实现两轴间存在角度偏差时的回转运动传递，建模过程中重点校核了铰接位置的转动角度范围，确保两轴夹角在90度范围内可稳定传动，交叉轴连接结构的尺寸经过反复调整，避免转动过程中出现结构干涉，叉形架的壁厚与轴颈直径按照等强度原则设计，在保证结构强度的前提下尽可能控制整体重量，两端法兰盘设置了均匀分布的安装沉孔，可通过螺栓与外接轴端法兰实现稳固连接，锁紧销的设计用于限制十字轴的轴向窜动，保证传动过程中的结构稳定性，整体模型无冗余特征，所有倒角、圆角细节均按照实际机械加工工艺要求添加，既还原了真实零件的工艺特征，也保证了模型可直接用于后续的工程图导出、运动仿真以及3D打印验证等环节，完整呈现了通用万向接头的结构设计逻辑与传动实现方式。
