推拉式金属快速夹紧夹具三维结构

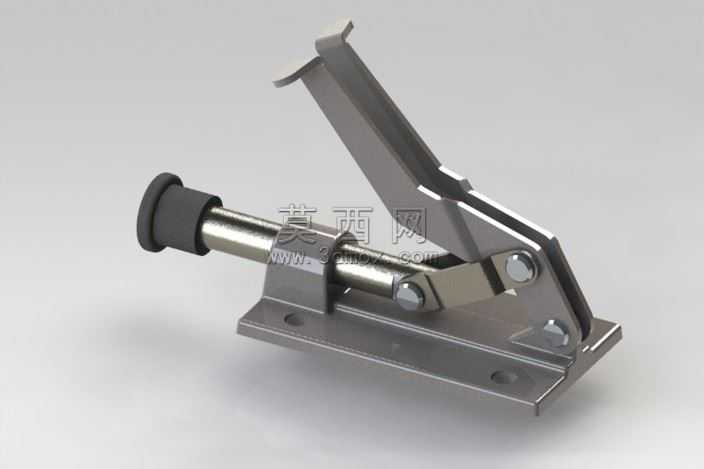

本模型为推拉式快速夹紧金属夹具，采用三维建模软件完成全参数化结构设计，建模过程中严格遵循机械加工公差配合标准，对各组成部件的装配关系进行了完整约束，确保模型可直接用于工程参考与结构验证。模型整体由安装底座、联动杠杆机构、推拉压杆、橡胶压头、铰接销轴五大核心部分组成，建模阶段先绘制底座的二维草图，通过拉伸、切除、孔位阵列等特征完成带安装孔的平板底座建模，底座预留的两个沉头安装孔可适配标准螺栓完成工位固定；随后依次构建杠杆联动组件，通过同轴心、重合等装配约束完成多组铰接销轴的装配，还原夹具的杠杆省力传动结构，确保扳动操作手柄时可带动压杆完成直线往复的夹紧、松开动作。压杆端部的橡胶压头采用软质橡胶材质参数设置，渲染阶段为金属结构件赋予哑光不锈钢材质，调整金属材质的粗糙度、反射率参数还原金属加工后的磨砂质感，为橡胶压头赋予高粗糙度的黑色橡胶材质，区分不同部件的材质视觉差异；场景布光采用三点布光法，主光源从侧上方投射突出结构的立体轮廓，辅光源补光消除结构暗部死黑，环境光添加微弱反射提升金属部件的真实质感，最终渲染图清晰展现夹具的开合状态与各部件衔接细节。设计过程中重点优化了杠杆的力臂比例，确保操作时仅需较小的扳动力即可输出足够的夹紧力，同时对铰接位置的间隙进行合理预留，避免机构运动时出现卡滞问题，压头的橡胶材质设计可避免夹紧工件时刮伤工件表面，整体结构紧凑、操作便捷，适用于工装工位的快速定位夹紧场景，模型完整还原了实体夹具的所有结构细节，无缺失特征、无多余几何元素，各部件可单独拆分用于工程出图或3D打印验证。
