六角防滑带螺杆花柄旋钮结构设计

　　这款六角形花柄旋钮，是工业设备操作端常用的手动调节操作件，日常多应用在检测仪器、试验设备、小型工装夹具、流体管路调节阀、机电设备的参数调节与位置锁定工位，替代传统需要扳手拧动的紧固件，操作人员无需额外工具即可徒手完成松紧调节、位置锁定操作，在需要频繁手动调整参数、拆装频次较高的工位上，能大幅降低操作辅助时间，提升工位调试效率。

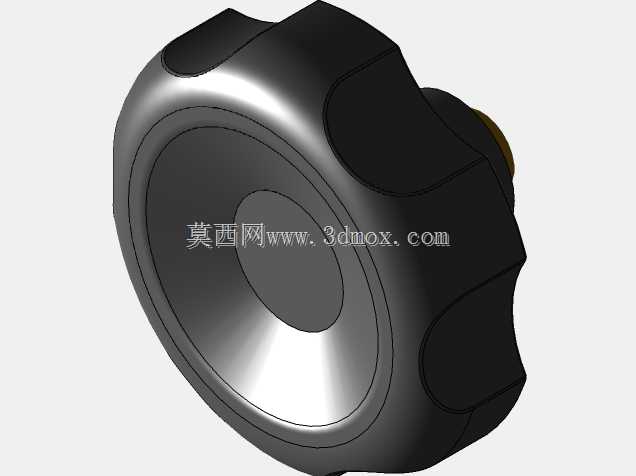

　　从结构设计逻辑来看，旋钮主体采用六组弧形内凹的防滑握持面设计，区别于常规圆形滚花旋钮，六个内凹弧面刚好匹配成年人手指指腹的弯曲弧度，徒手拧动时手指能完全贴合握持面，即便手上沾有少量切削液、润滑油脂，也能提供足够的静摩擦力，避免拧动时打滑，相比直纹滚花的旋钮，长时间操作时不会硌手，降低操作人员的手部疲劳感。旋钮头部做了大圆角过渡处理，没有尖锐的棱角，即便在设备旁快速操作误碰到旋钮边缘，也不会造成划伤，符合工业操作件的安全设计要求。

　　旋钮中心的金属嵌件螺杆，采用同轴度公差控制在0.1mm以内的嵌装结构，塑料主体与金属螺杆结合处做了滚花防脱结构，避免频繁拧动时螺杆与塑料主体发生相对转动、松脱失效。螺杆长度根据常规安装面板厚度设计，适配2-8mm厚度的设备面板安装，安装时仅需在面板上开出对应直径的安装孔，从面板外侧穿入螺杆，内侧搭配平垫与防松螺母即可完成固定，安装边界兼容性强，不需要额外定制特殊的安装座，能直接替换同规格的星形旋钮、滚花旋钮，降低设备改造成本。

　　旋钮的握持直径设计充分考虑了手动操作的力矩需求，直径大小刚好能提供足够的拧动力矩，满足多数低压管路阀门调节、工装夹具夹紧、仪器档位调节所需的锁紧力要求，不会因为直径过小导致拧不动，也不会因为直径过大占用过多的面板安装空间，相邻旋钮的安装中心距控制在合理范围，操作时不会误碰到相邻的调节件。主体塑料部分选用耐磨工程塑料材质，表面做哑光处理，长期暴露在车间环境中不易沾附灰尘，耐常见的切削液、润滑油腐蚀，使用寿命能满足工业设备3-5年的常规使用周期，金属螺杆做了防锈镀层处理，在潮湿的车间环境下也不会轻易生锈卡滞，保障调节操作的顺畅性。
