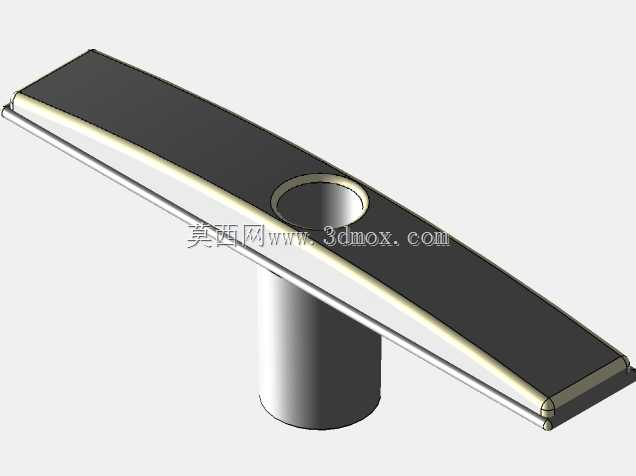

长条形T型圆柱基座操作把手结构

　　这款T型操作把手在各类工业设备、检测装置的手动调节场景中应用十分广泛，不管是传感器校准工位的微调操作，还是小型试验设备的档位切换、管路阀门的手动启闭，都能看到这类结构的身影。不同于常见的圆形旋钮或者单臂手柄，长条形的握持面设计，能让操作人员在施力时获得更大的力臂，不需要施加过大的握力就能带动下部连接的轴件转动，尤其适合需要频繁手动调节、操作空间有限的工位，操作人员即便佩戴薄型劳保手套也能稳定握持，不会出现打滑脱手的情况。从结构设计来看，上部的长条形握持段做了边缘圆弧过渡处理，没有尖锐的棱角，避免操作人员在快速操作时被剐蹭受伤，握持面的平面区域做了微幅的内凹处理，贴合手指握持时的自然弧度，长时间操作也不会产生明显的硌手感。

　　下部的圆柱基座是核心的安装连接部位，基座的外径尺寸和上部握持段的中心安装孔做了同轴度公差约束，保证转动时不会出现偏心卡滞的问题，基座的内壁可以根据实际安装需求加工成键槽连接、过盈配合或者顶丝锁紧的结构，适配不同直径的调节转轴，安装时只需要将基座套入对应转轴，完成轴向固定即可，不需要额外加工复杂的连接结构，安装边界的容错率较高，即便安装面板的开孔存在小幅的尺寸偏差，也能正常完成装配。设计时特意控制了握持段的长度和基座的高度比例，避免力臂过长导致操作时转轴承受过大的侧向弯矩，同时也不会因为力臂过短导致操作费力，握持段的厚度经过反复验证，既保证了整体结构的刚性，在施加额定操作力矩时不会出现形变断裂，也不会因为过于厚重导致整体重量偏大，

　　增加操作的惯性。在实际选型使用时，这类把手可以根据应用场景的不同选择对应的材质，常规工况下采用工程塑料注塑成型就能满足使用需求，有耐腐蚀、高强度要求的场景可以更换为铝合金或者不锈钢材质，表面做对应的喷砂、阳极氧化或者抛光处理，适配不同设备的外观风格和使用环境。上部握持段的中心预留的通孔，既可以作为安装定位的基准孔，也能穿过指示杆，直观显示当前转轴的转动角度，方便操作人员快速判断当前的设备档位状态，不需要额外加装角度指示装置，简化了整体的结构设计。
