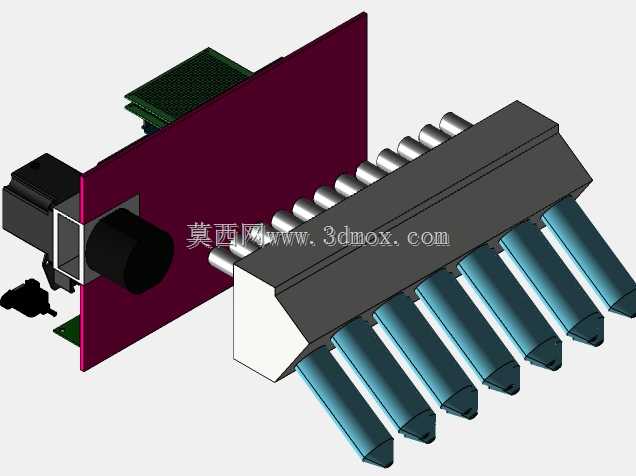

该结构针对流体参数检测类传感器的集成安装需求设计,将电子检测单元与流体通路单元做垂直分区布局,从根源上规避流体介质渗漏对电路部分的侵蚀风险,适配工业现场管路旁通安装、设备内嵌集成等多类应用场景。设计阶段优先考虑现场安装的操作空间边界,将电路部分的接线端、调试接口统一布置在垂直立板的侧方区域,流体通路的进出接口沿水平方向排布,安装时无需额外预留侧向大空间转弯操作余量,适配紧凑设备内部的狭小安装位。结构上采用立板作为物理分隔屏障,电子部分的PCB板、信号处理模块、供电接口全部固定在立板的非流体侧,通过立板上的密封过孔完成检测探头与电路的信号连通,密封槽位预留标准O型圈安装余量,可根据检测介质的腐蚀特性适配不同材质的密封件,满足水、气、
弱腐蚀性流体的检测密封要求。流体侧采用多通路并行排布结构,每一路通路对应独立的检测探头安装位,可同时完成多路流体的参数采集,通路端部做导向倒角处理,方便外部管路快速插接对位,减少现场安装的对位调整时间。整体结构的安装固定孔位布置在立板的四个边角位置,采用沉孔设计,固定螺栓安装后不会突出立板表面,避免与周边其他部件产生干涉;电子部分的外壳预留散热格栅间隙,保证电路模块长时间工作的热量散出,同时外壳边缘做圆角过渡,避免安装调试过程中划伤操作人员。流体通路的壁厚根据常规工业管路的承压标准做等强度设计,在满足1.6MPa常规工作压力要求的前提下尽可能缩减整体体积,适配嵌入式设备的轻量化集成需求,立板与流体通路主体采用定位销加螺栓的组合固定方式,后期维护时可快速拆分两个单元,单独更换密封件或检测探头,无需整体拆解传感器结构,降低现场维护的操作难度。
