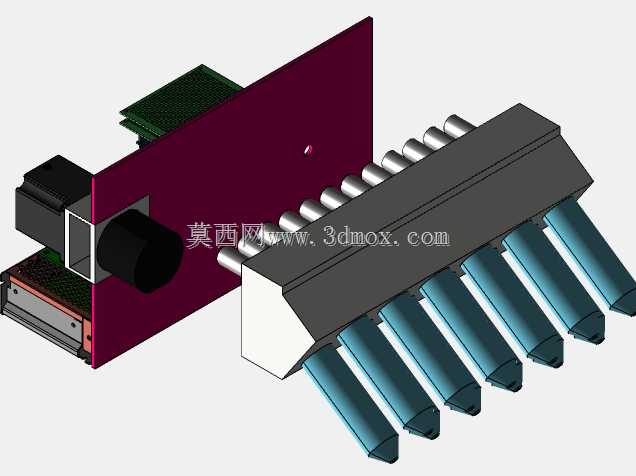

多通道流体检测传感单元外部壳体布局

　　这套结构布局针对多通道流体参数检测场景设计，常见于实验室分析仪器、工业在线流体监测设备的前端采样单元，核心作用是承载信号采集电子元件与流体通路组件，完成气路或液路的分流导向、信号采集模块的固定防护，同时实现电子部分与流体通路的物理隔离，避免流体渗漏造成电路短路故障。设计上采用分体式布局思路，将电子控制与信号处理部分、流体通路部分做独立腔体划分，水平排布的电源模块单独设置安装位，和流体通路之间通过绝缘隔板做物理隔断，隔板上预留穿线孔位，孔位周边设计密封槽，可加装密封圈实现穿线处的密封防护，杜绝流体沿线缆缝隙渗入电子腔体。流体通路部分采用并排多通道设计，每一路通道对应独立的采样通路，通道端部做统一的接口适配结构，

　　可兼容快插接头或硬管连接，通道内部流道做顺滑过渡处理，减少流体输送过程中的阻力与残留，避免不同采样批次之间的交叉污染。电子腔体内部预留PCB安装柱，安装柱高度根据常用信号采集板的元件高度做适配，避免板卡元件与壳体发生干涉，腔体侧壁预留散热格栅位，可根据实际发热情况选择加装防尘网或者密封挡板，兼顾散热与防护需求。安装边界上，整体结构采用立式安装板作为主承载面，安装板上预留多个固定孔位，孔位间距适配标准设备安装梁的尺寸，可直接固定在设备内部的安装框架上，流体通道部分向外伸出，预留足够的管路操作空间，方便现场安装时的管路插拔与维护；电子腔体部分朝向设备内侧，方便接线与板卡调试。结构细节上，流体通道与安装板的连接位置做定位凸台设计，

　　装配时可快速定位，减少装配调整时间，各部件之间的连接采用标准紧固件，紧固件规格统一，减少装配时的工具更换频次，电源模块的安装位做绝缘衬垫设计，避免电源外壳与金属安装板直接接触造成漏电风险。整个布局充分考虑了现场装配、后期维护的操作便利性，同时兼顾了流体密封、电路防护的实际工程需求，可直接作为同类多通道流体检测传感器的壳体设计参考，适配不同通道数的拓展需求，调整通道数量时仅需修改流体通路部分的长度，电子腔体与安装板部分可直接复用，降低系列化产品的设计迭代成本。
