多层对顶波形弹簧三维结构设计

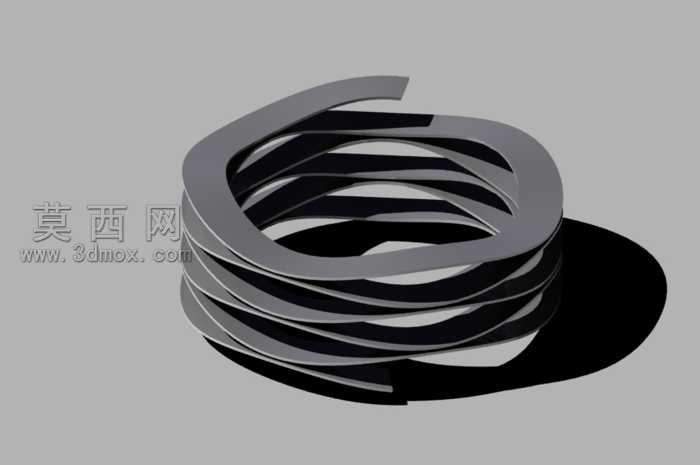

本作品为多层对顶式波形弹簧的三维参数化建模成果，建模过程采用全参数驱动的设计逻辑，可通过调整波数、层叠数量、料厚、内外径尺寸、波峰波谷高度差等核心参数，快速生成不同规格的波形弹簧模型，适配不同工况的使用需求。建模阶段首先绘制单层波形弹簧的基础轮廓，通过正弦曲线规律控制波峰与波谷的起伏形态，保证每一圈波形的曲率过渡顺滑无突变，避免应力集中的结构缺陷；随后通过环形阵列、轴向层叠对齐的方式完成多层结构的搭建，层与层之间采用波峰对波谷的对顶排布方式，精准还原该类弹簧的实际装配结构特征。材质设置上选用弹簧钢常用的哑光金属材质，调整金属粗糙度、反射率参数，还原弹簧钢经热处理后的表面质感，同时为模型添加柔和的环境光影，通过渲染器输出带投影的展示效果，清晰呈现多层弹簧的层叠间隙、波形起伏细节。结构设计层面充分考量波形弹簧的功能特性，相较于普通圆柱螺旋弹簧，该波形弹簧在同等载荷需求下可大幅降低轴向安装空间，适合紧凑安装场景下的缓冲、预紧、减振需求，建模过程中严格控制每一层波形的同轴度，保证弹簧受压时各层受力均匀，不会出现偏载歪斜的问题。设计过程中通过参数化关联实现了模型的快速迭代，仅需修改对应参数即可生成不同波数、不同层数、不同尺寸的波形弹簧，无需重复绘制基础轮廓，大幅提升同类零件的建模效率，模型的结构细节完全匹配实际加工生产的波形弹簧形态，可直接用于装配验证、工况模拟、工程出图等后续设计环节，为机械结构中的弹性元件选型、装配校验提供可靠的三维数字模型支撑。
