工业用异形双耳定位托架结构设计

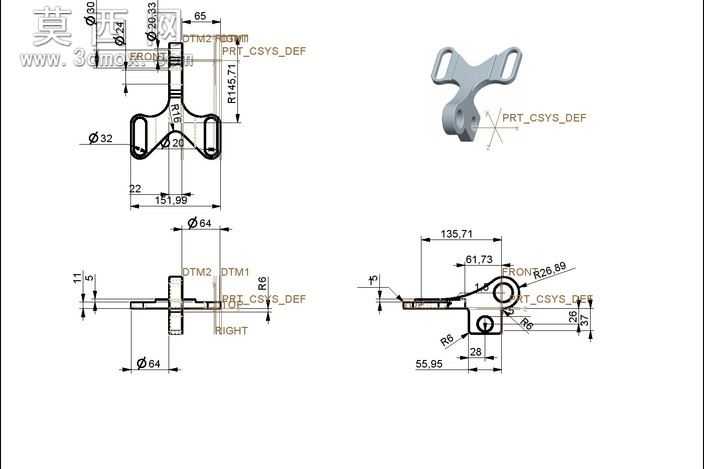

本定位托架采用三维参数化建模方式完成整体结构设计，建模过程中先以二维工程图的尺寸标注为基准，绘制核心截面草图，通过拉伸、切除、倒圆角等基础特征命令搭建主体框架，再针对双耳连接部位、柱体配合段做细节特征优化，保证各尺寸公差与工程图标注完全匹配，其中Φ32、Φ20、Φ64等关键配合尺寸严格按照设计要求设定，确保后续装配环节的适配性。模型渲染阶段采用哑光金属材质模拟实际铸钢托架的表面质感，调整环境光与漫反射参数，清晰呈现零件的棱边过渡、曲面弧度与结构层次，双耳部位的镂空结构、柱体根部的R角强化结构都在渲染效果中得到直观体现，方便使用者快速识别零件的功能区域。从结构设计来看，该托架采用对称式双耳布局，上端两个带弧形过渡的耳片用于快速对接配套连接件，中部收窄的柱体段承担主要的定位导向作用，下端法兰式基座通过Φ64的安装面实现与固定工位的稳定连接，各部位的R6、R26.89等圆角设计既避免了应力集中问题，也提升了零件加工时的工艺可行性，整体结构兼顾定位精度与连接强度，能够满足工业生产线上的工件定位、部件承托需求。设计思路上围绕快速定位、稳定支撑的核心功能展开，摒弃冗余结构，在保证结构强度的前提下对非受力区域做镂空减重处理，双耳部位的轮廓弧度经过反复调整，既适配人工操作时的取放便利性，也能保证与配套卡扣结构的锁紧可靠性，中部柱体的长度与直径比例经过力学验算，能够承受额定载荷下的径向与轴向力，不会出现变形或定位偏移问题，同时配套的二维工程图完整标注了各部位的形位公差、尺寸基准，可直接用于指导后续的加工生产，为学习者掌握机械零件从三维建模到二维出图的完整流程提供了清晰的参考样本。
