教学实训用小型空调机组结构设计

　　这套空调机组结构设计，最初是面向图形实训项目打造的教学演示载体，在结构还原度上完全参照商用小型空调机组的核心逻辑做等比例适配，没有为了简化制作删减核心功能模块的结构表达。从实际应用场景来看，这类缩比结构模型既可以作为中职、高职暖通专业的结构认知教具，也能给小型商用空间的空调机组改型设计提供结构参考，甚至可以作为户式中央空调末端机组的结构验证原型，帮助设计人员在开模前梳理内部管路排布、部件安装的干涉问题。

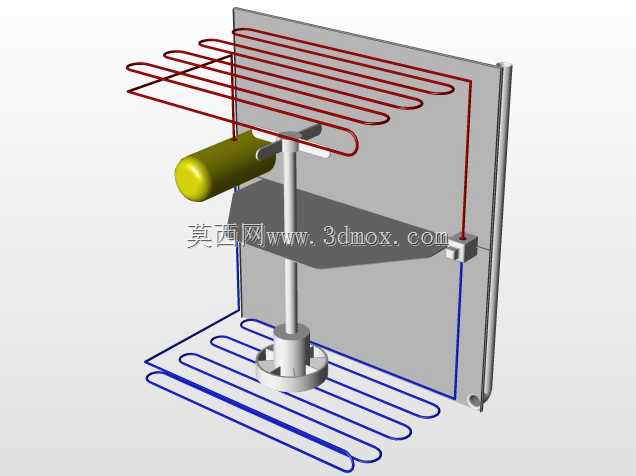

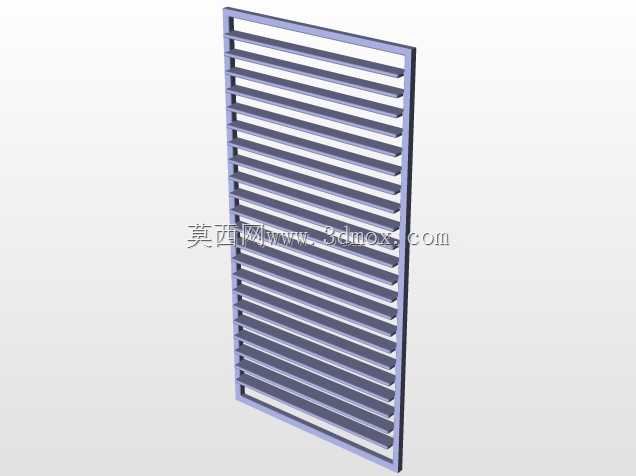

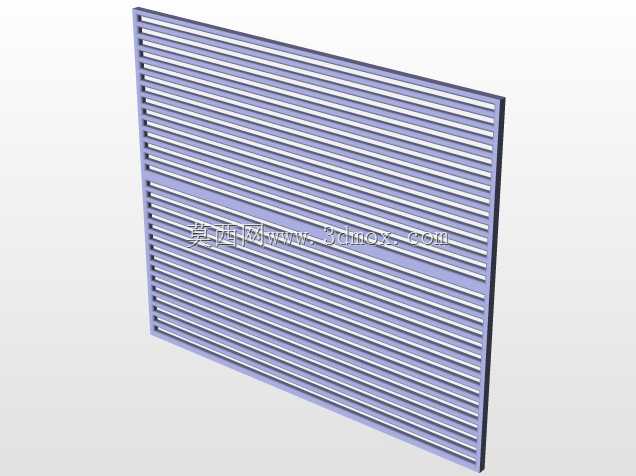

　　在功能特性的结构表达上，模型完整还原了空调机组的核心功能分区：进风过滤段预留了标准滤网的安装卡槽，尺寸按照常规G4级初效滤网的通用规格做边界预留，方便后续替换不同过滤等级的滤网组件；表冷段的换热盘管排布完全顺应对角流道的风阻设计，盘管间距按照实际换热效率要求留足了冷凝水滑落空间，下方的接水盘做了1.2度的倾斜坡度，坡向冷凝水排水口，避免运行过程中出现积水溢漏的问题；风机段的安装位预留了减震垫的安装空间，风机固定孔位采用长圆孔设计，允许安装时做小幅位置调整，抵消装配累积误差。

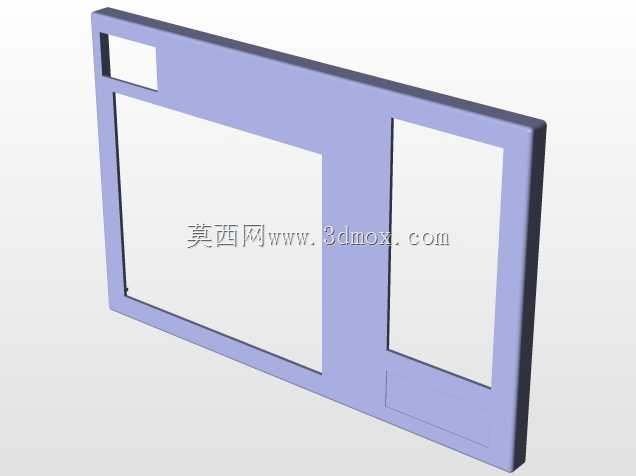

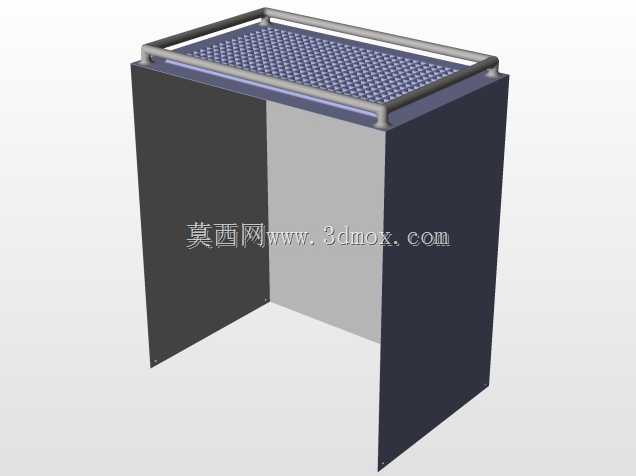

　　设计思路上没有追求过度复杂的曲面造型，所有外板件都采用常规钣金折弯工艺可实现的结构，检修门的合页安装位、门锁卡扣位置都做了沉台处理，保证外表面平整无凸起，既降低了钣金加工的难度，也能减少机组运行过程中的外表面风阻。内部的部件排布严格遵循气流走向做顺序布置，从进风到出风的流道没有出现突兀的截面突变，能有效降低风噪，同时所有需要日常维护的部件，比如滤网、冷凝水排水口、电气接线端子，都布置在靠近检修门的一侧，不需要拆解主体结构就能完成常规维保操作。

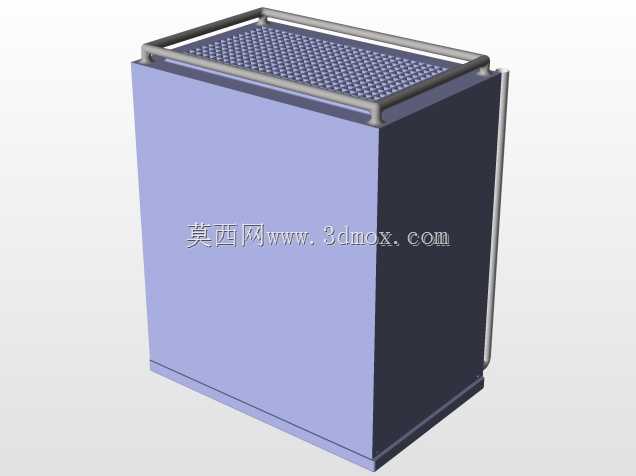

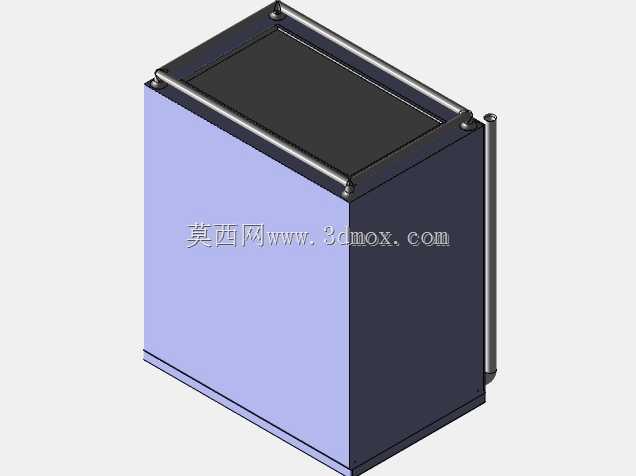

　　外形尺寸上按照教学实训场地的摆放需求做了适配，整体宽度控制在1.2米以内，深度0.8米，高度1.5米，底部预留了100mm的安装支脚高度，既方便叉车转运，也能给底部的冷凝水管路、供电线路留出足够的排布空间，安装时不需要额外做抬高基础，直接放置在平整的水泥地面就能完成固定。机组的进出风口采用标准法兰接口，和常规通风管道的法兰尺寸完全匹配，不需要额外做转接件就能对接现有通风管路，不管是实训台架搭建还是实际小型空间的安装适配，都能减少现场改制的工作量。

　　结构细节上，所有内部管路的固定卡箍位置都做了等距排布，卡箍安装座和机组内壁采用焊接连接，避免长期运行震动导致卡箍松动产生异响；电气仓和气流通道之间做了密封隔板，隔板上的过线孔都预留了密封胶圈的安装槽，防止冷凝水顺着线路进入电气仓引发安全隐患。整个模型的结构拆分完全按照实际装配逻辑做层级划分，每个部件的装配顺序都符合实际生产的装配流程，不管是用于教学演示装配流程，还是作为结构设计的参考原型，都能直观呈现空调机组的完整结构逻辑，不会出现结构逻辑和实际产品脱节的问题。
