教学演示用活塞结构三维设计作品

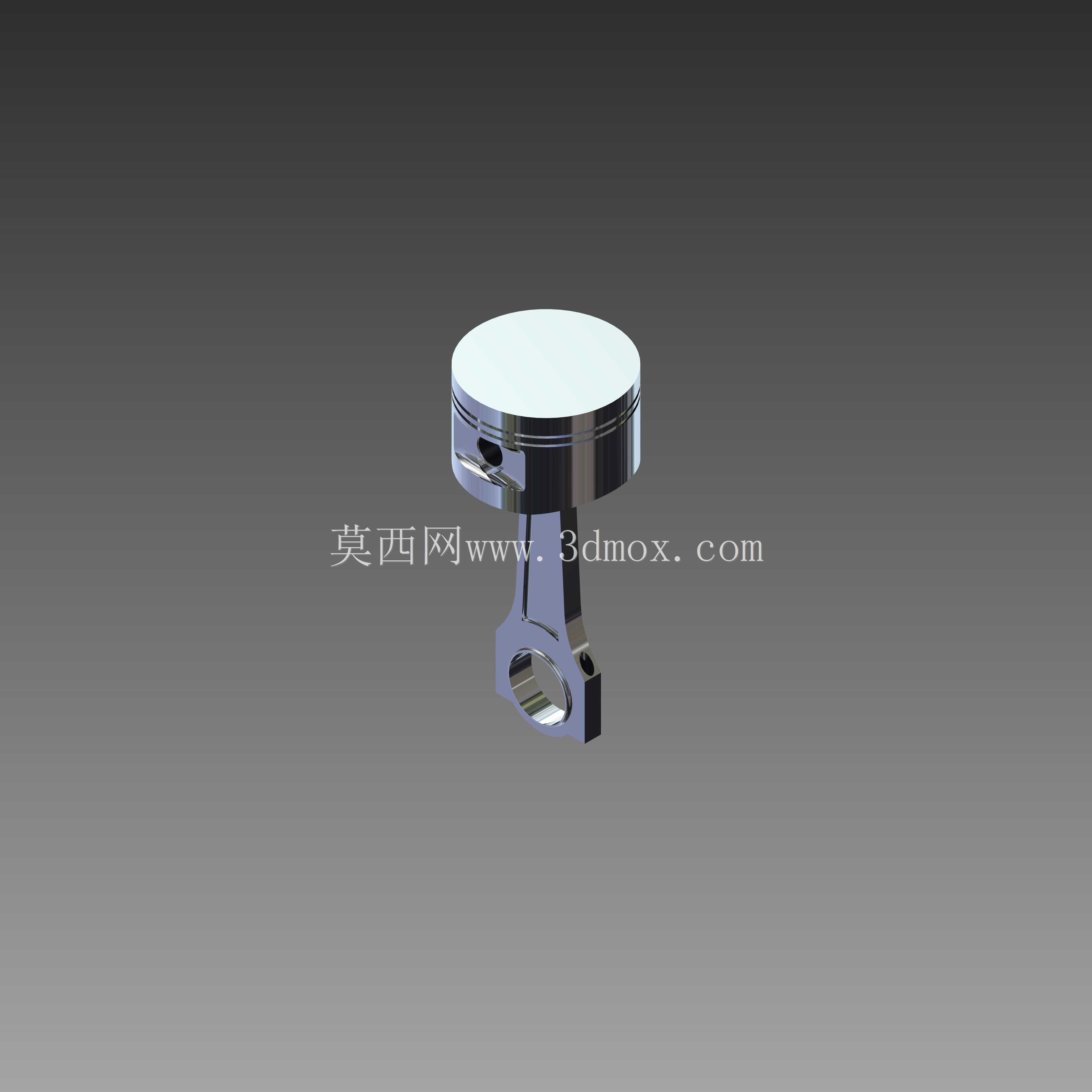

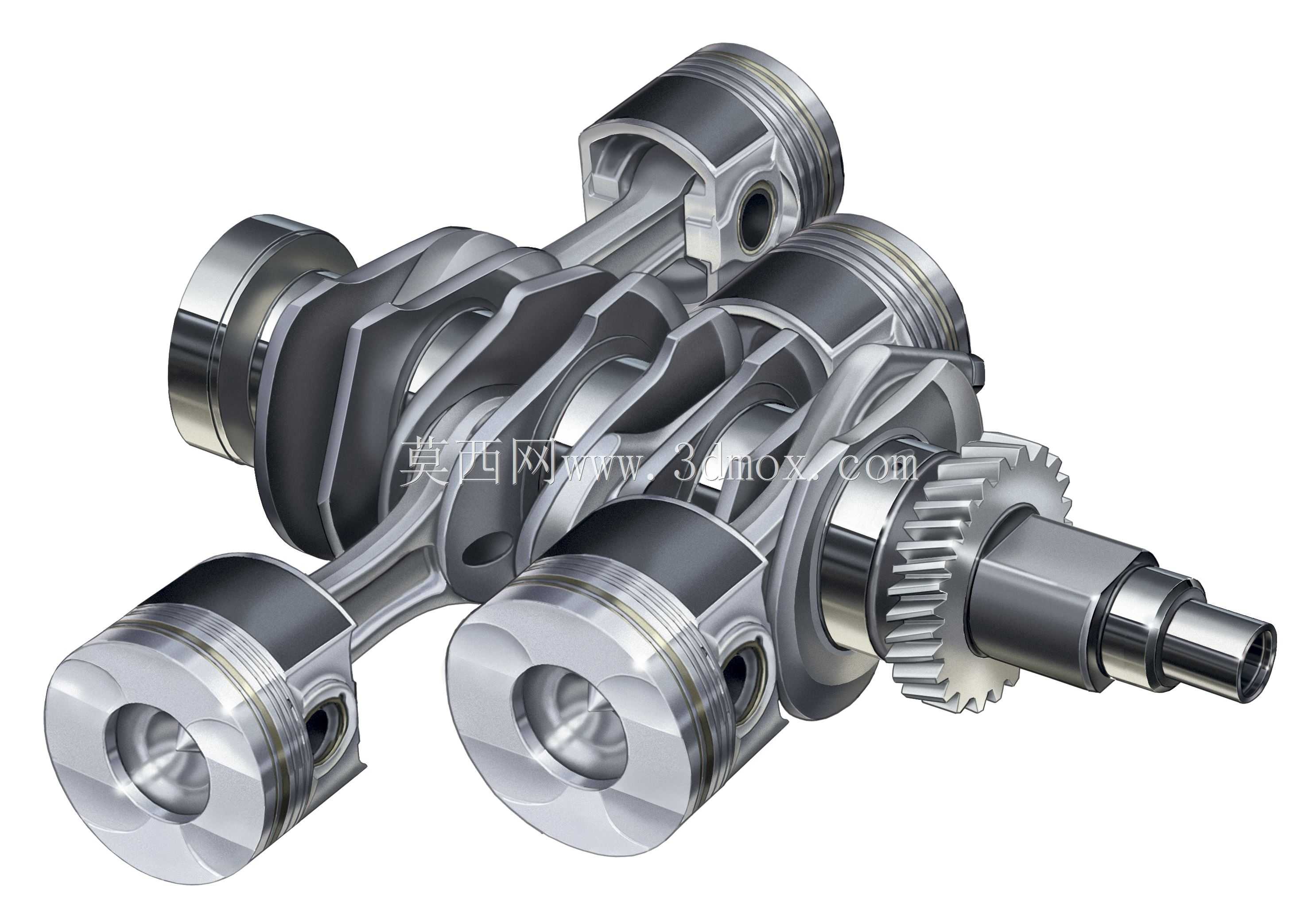

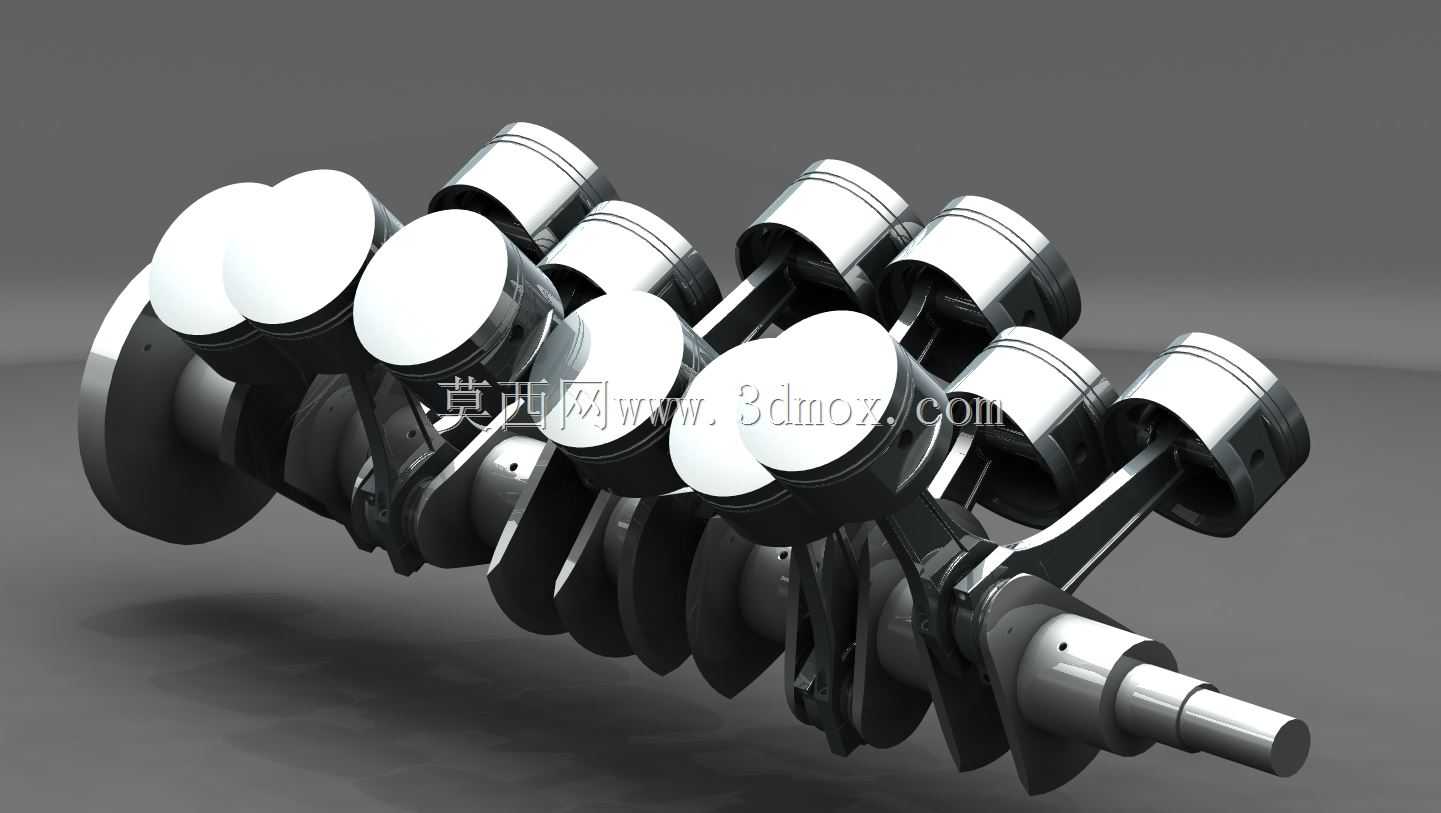

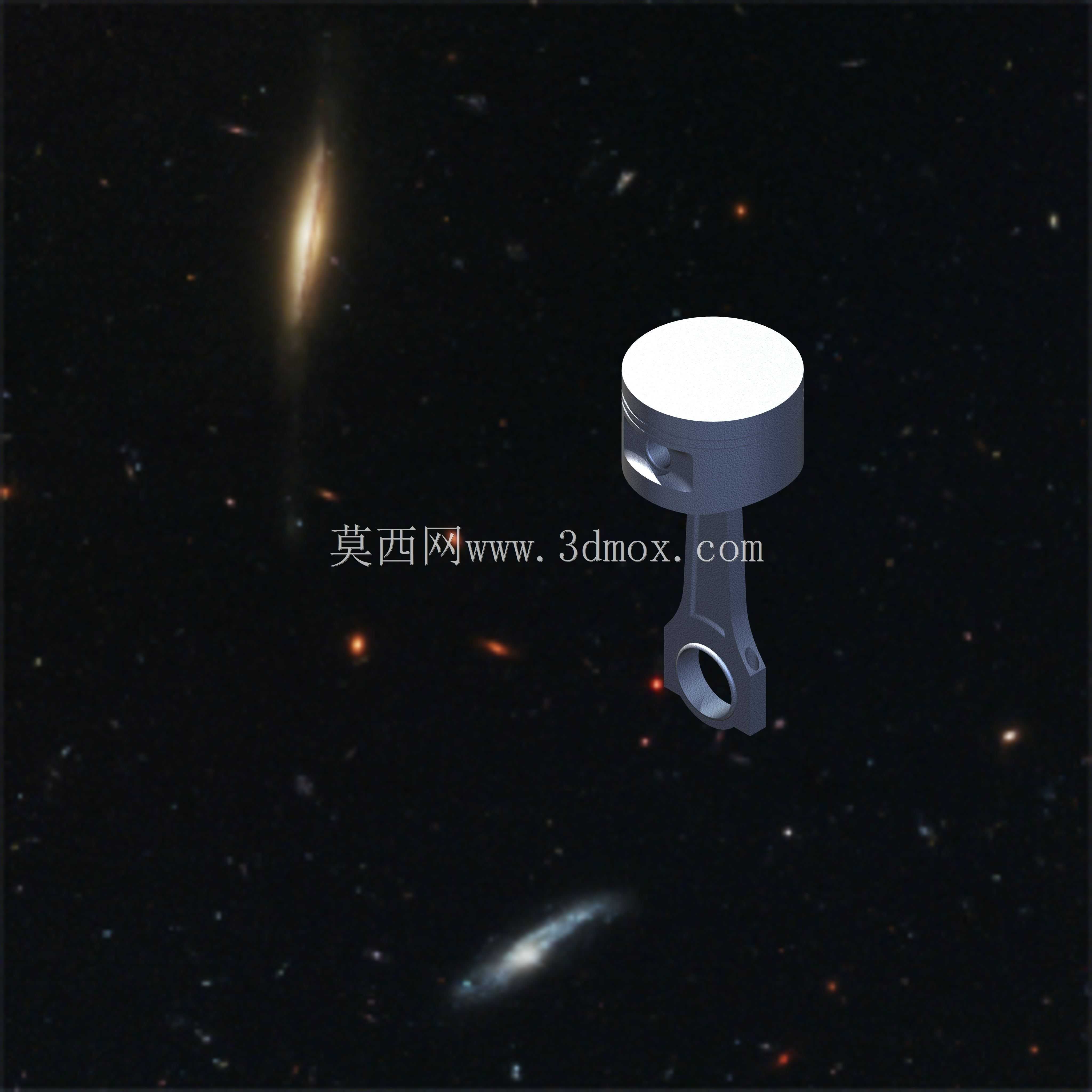

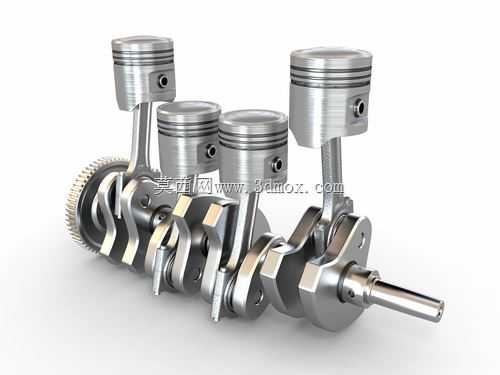

　　这款活塞结构的设计，最初面向机械基础教学场景打造，可用于高中通用技术课程、中职机械入门课程的结构原理演示，帮助学习者直观理解往复运动部件的形态与配合逻辑。从实际应用场景来看，这类简化结构的活塞既可以作为小型气动实验装置的配套零件，也能用于科普展项的动态演示单元，不需要承受内燃机工况下的高温高压载荷，因此在结构设计上做了针对性的简化，去掉了复杂的冷却油道、强化筋等内燃机活塞专属结构，保留了活塞的核心形态特征：顶部的平端面结构、侧面的环槽预留位、底部的销座连接结构，能够清晰展示活塞将压力转化为直线往复运动的核心作用。设计过程中优先考虑了结构的易识别性，各部分比例参照通用小型活塞的尺寸比例做了等比缩放，整体外形轮廓规整，

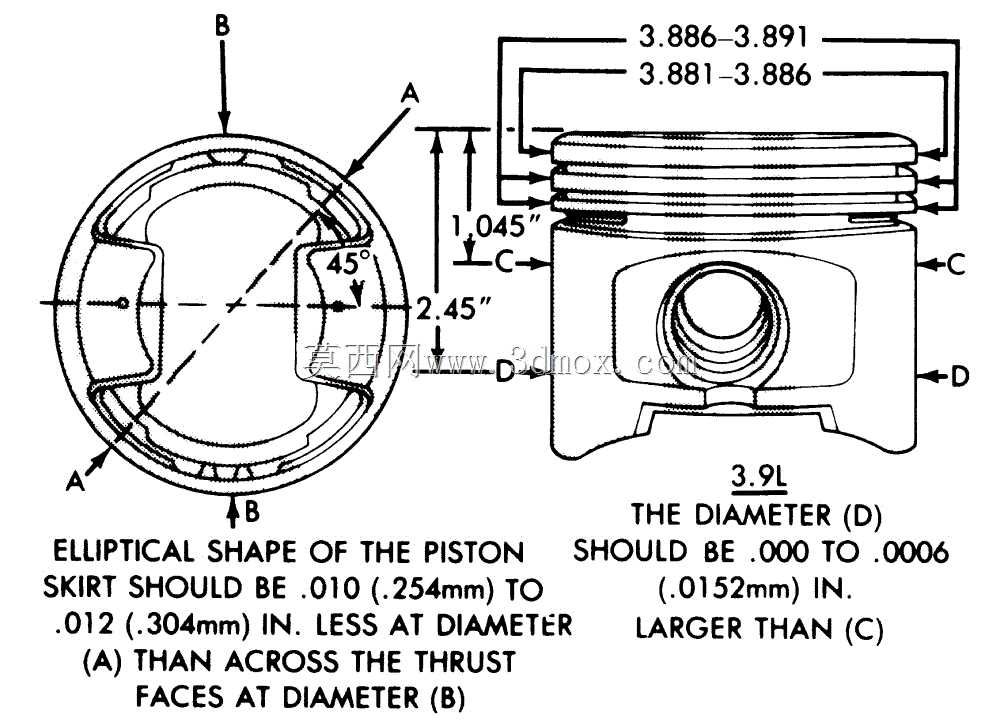

　　没有多余的异形结构，方便学习者快速对应课本上的活塞结构示意图，理解各个部位的功能定位。从安装边界来看，活塞的外径尺寸做了统一的公差预留，侧面环槽的宽度、深度都按照标准密封件的安装尺寸设计，既可以搭配O型圈实现简易的气动密封，也可以直接作为静态展示件使用；底部销座的同轴度公差控制在0.05mm以内，能够与标准尺寸的活塞销顺畅配合，不会出现卡滞问题，满足教学演示时的往复运动顺畅度要求。不同于工业级内燃机活塞的复杂设计，这款活塞的壁厚做了均匀化处理，整体壁厚保持在3mm左右，既保证了结构强度，不会在演示过程中出现变形，也降低了加工或者3D打印制作的难度，适合教学场景下的小批量制作需求。活塞顶部没有设计燃烧室凹坑，采用完全平整的端面，

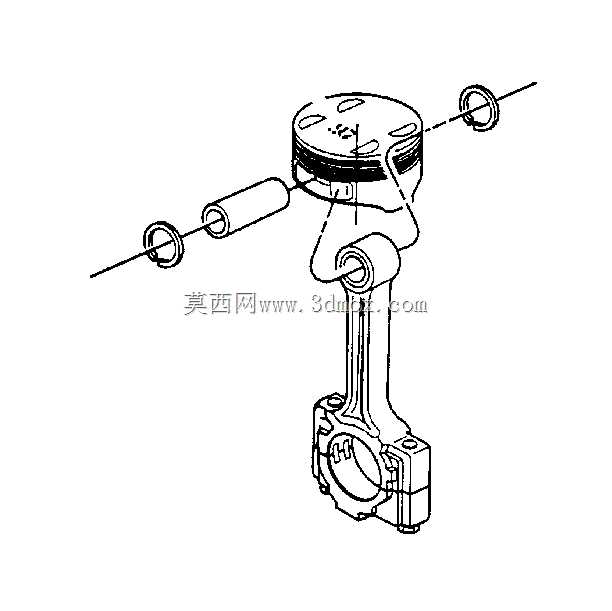

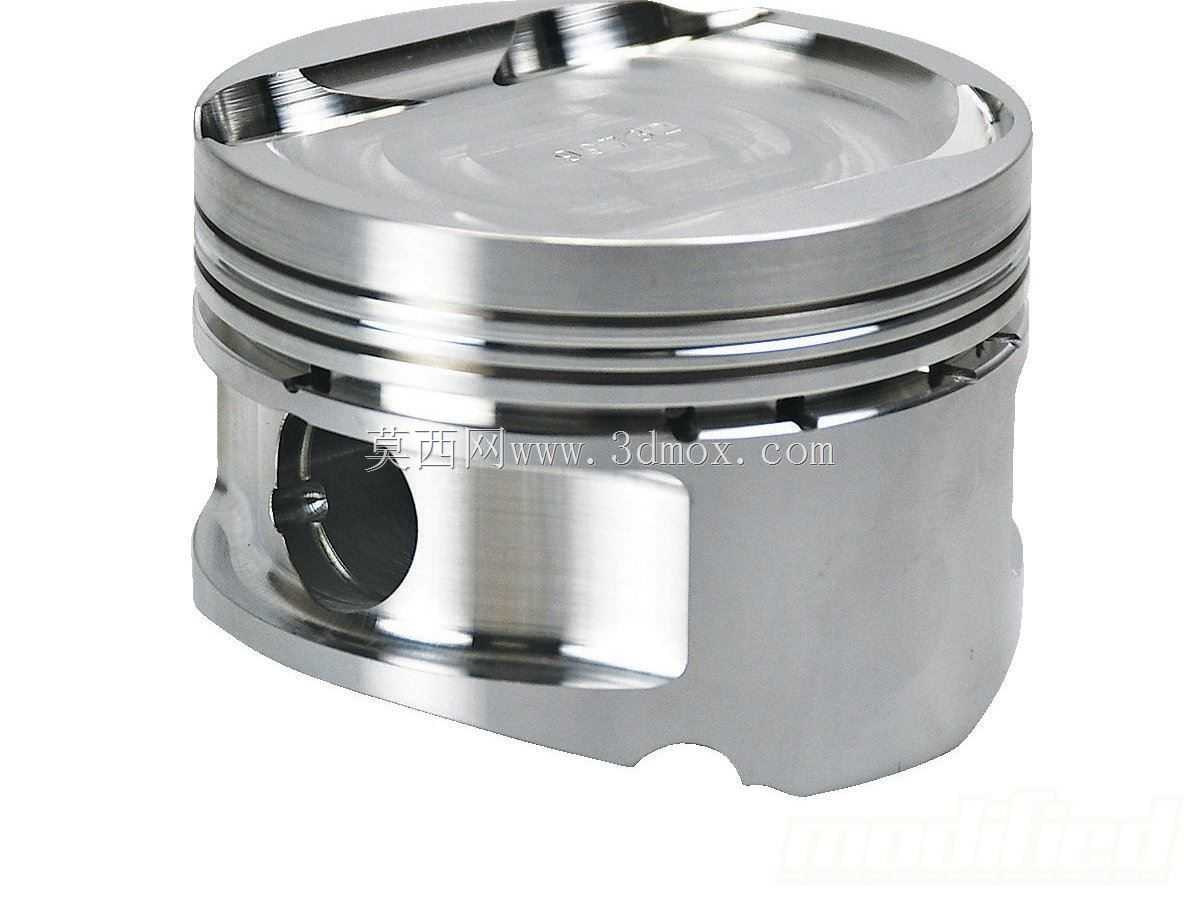

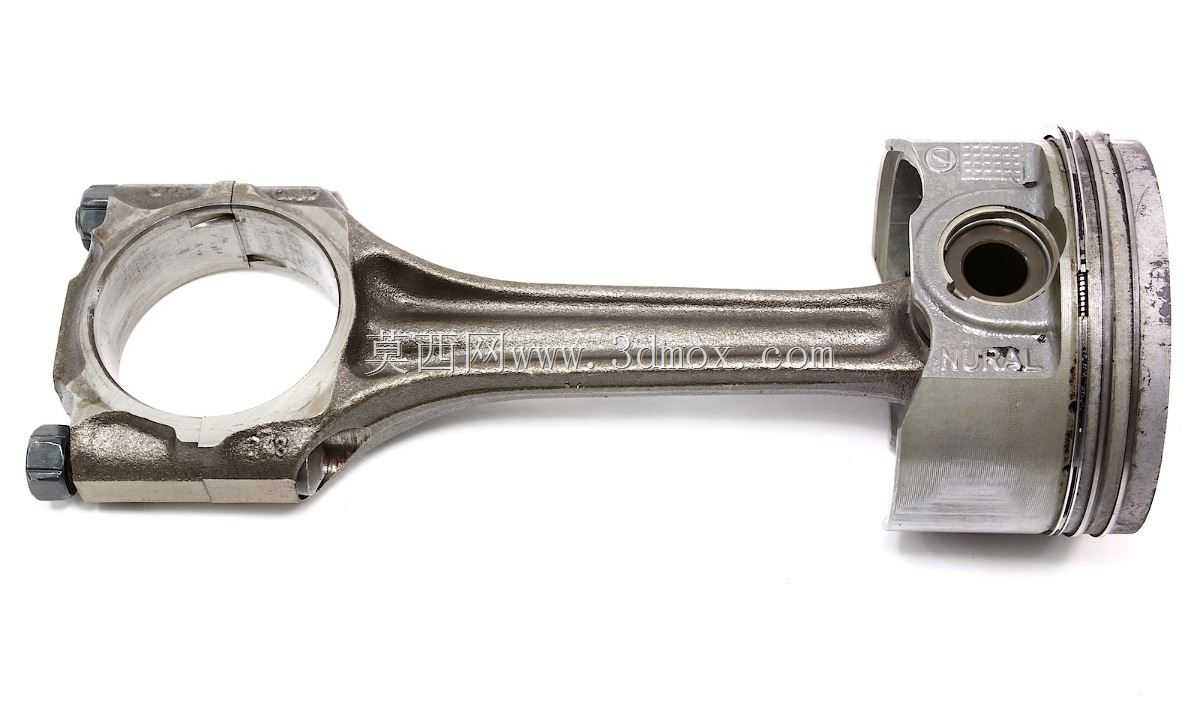

　　一方面是简化结构降低建模与制作难度，另一方面也能在演示时更直观地展示压力作用在活塞端面的受力逻辑，让初学者快速理解动力传递的起点。侧面的环槽设计了两道，既可以演示气环的密封作用，也可以预留油环的安装位，完整展示活塞的密封结构逻辑，不会因为过度简化导致学习者对活塞的密封结构产生认知偏差。销座部分采用了对称式设计，两侧的加强筋与活塞本体做了平滑过渡，既保证了销座位置的连接强度，避免往复运动过程中销座出现断裂，也让整体外观更加流畅，没有突兀的结构棱角。在建模过程中，所有的倒角、圆角都按照教学演示的安全要求做了处理，没有尖锐的棱角，避免课堂操作时出现划伤风险，同时圆角过渡也更符合实际机械零件的加工工艺特征，不会出现完全直角的不合理结构。整体尺寸控制在适合手持观察的大小，既不会因为尺寸过小导致细节看不清，也不会因为尺寸过大不便于课堂上传递展示，能够很好地适配教学场景下的使用需求。
