多级传动立式齿轮箱结构设计方案

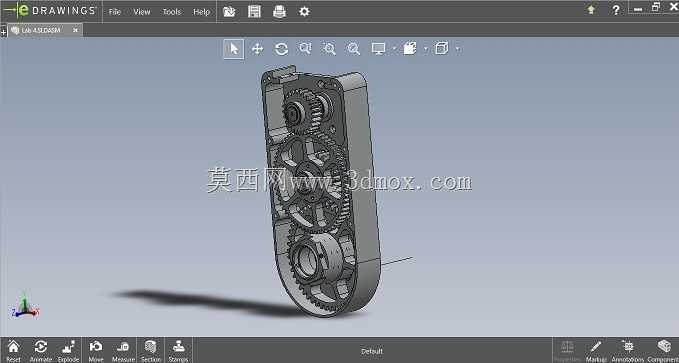

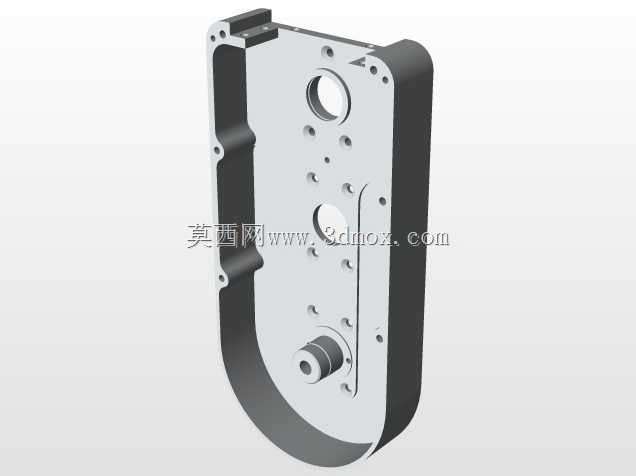

　　这款立式排布的多级齿轮传动结构，主要应用在对安装空间厚度有严格限制的小型传动场景中，常见于精密检测仪器的动力传输链路、小型自动化执行机构的动力匹配单元，承担动力输入后的转速匹配、扭矩放大功能，可将高速低扭的输入动力转化为低速高扭的输出动力，适配末端执行件的负载运行需求。从结构设计逻辑来看，整体采用薄型立式布局，所有齿轮副沿壳体长度方向依次排布，最大限度压缩了传动单元的厚度方向尺寸，能够嵌入到狭窄的设备安装腔体内，不会占用过多横向安装空间。壳体采用分体式拼合设计，上下壳体通过定位止口配合实现装配基准对齐，既保证了各齿轮轴孔的同轴度精度，也方便后期内部齿轮、轴承的检修更换，无需完全拆解整个传动单元即可完成易损件的替换。

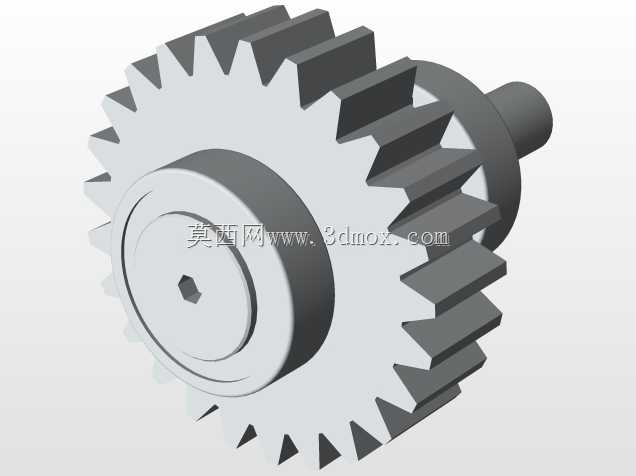

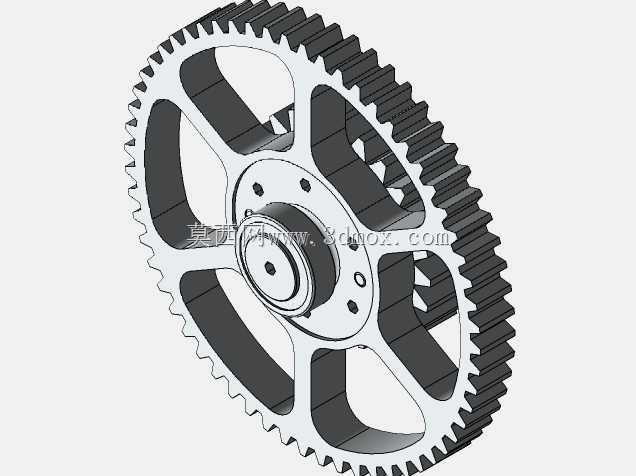

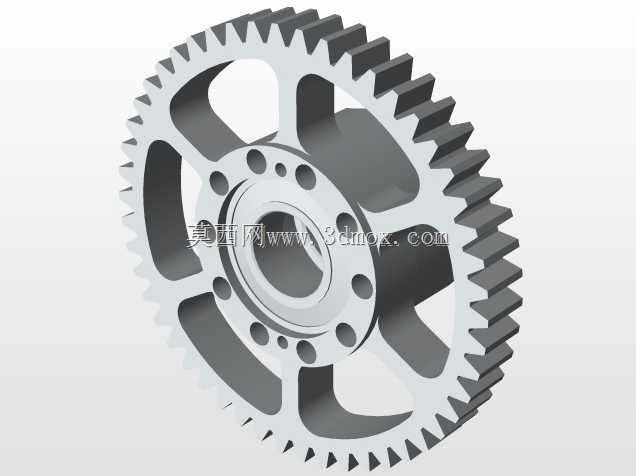

　　内部传动链采用直齿圆柱齿轮依次啮合的传动形式，每一级齿轮的模数、齿数经过匹配计算，在保证总传动比满足设计要求的前提下，尽可能减小单级齿轮的直径尺寸，避免大尺寸齿轮带来的整体结构臃肿问题；各齿轮轴两端均配置对应规格的滚动轴承，轴承安装位设计有对应的挡肩结构，限制轴承的轴向窜动，保证齿轮啮合过程中齿面接触宽度稳定，减少偏载带来的齿面异常磨损。输入端设计有适配标准电机轴的连接接口，可直接与常用的小型驱动电机输出轴对接，无需额外加装过渡连接法兰；输出端则设计有与负载连接件匹配的轴伸结构，可直接连接执行轮、传动拨杆等末端部件，减少中间传动环节带来的动力损耗。安装边界上，壳体外侧预留有对应位置的安装固定孔位，

　　孔位间距按照通用小型设备的安装标准设计，可直接通过螺栓固定在设备的安装基板上，安装时只需保证输入轴与驱动电机轴的同轴度在允许公差范围内，即可完成装配，无需复杂的调校过程。在实际运行过程中，这种薄型齿轮箱的传动效率能够保持在较高水平，直齿齿轮的传动损耗低于同规格的蜗轮蜗杆结构，同时立式排布的齿轮副润滑路径更顺畅，加注润滑脂后可依靠齿轮转动带油实现各啮合点的润滑，无需额外设计复杂的油路结构，日常维护成本更低。针对不同的负载场景，可通过调整齿轮的齿面硬度、轴承规格来适配不同的输入功率要求，在轻载传感检测设备、小型输送执行机构中都能稳定运行，不会因为安装空间受限而牺牲传动的稳定性与可靠性。
