HEPA H13级空气过滤滤芯结构设计

　　这款HEPA H13级过滤元件的建模，最初是针对焊锡烟尘净化场景的适配需求推进的，后续也可直接兼容3D打印机柜的空气净化回路，甚至能适配部分家用真空吸尘器的过滤段改造，覆盖多类需要截留细微颗粒物的空气净化场景。从实际使用逻辑来看，H13级别的过滤精度可以有效截留0.3微米级的细微颗粒，不管是焊锡过程产生的助焊剂烟尘、3D打印过程中逸散的耗材微颗粒，还是日常吸尘场景中的浮尘、致敏原，都能实现稳定的截留效果，避免颗粒物直接扩散到作业环境中被人体吸入，同时也能防止细微颗粒附着在设备内部的电路板、运动导轨上，降低设备积尘带来的故障风险。

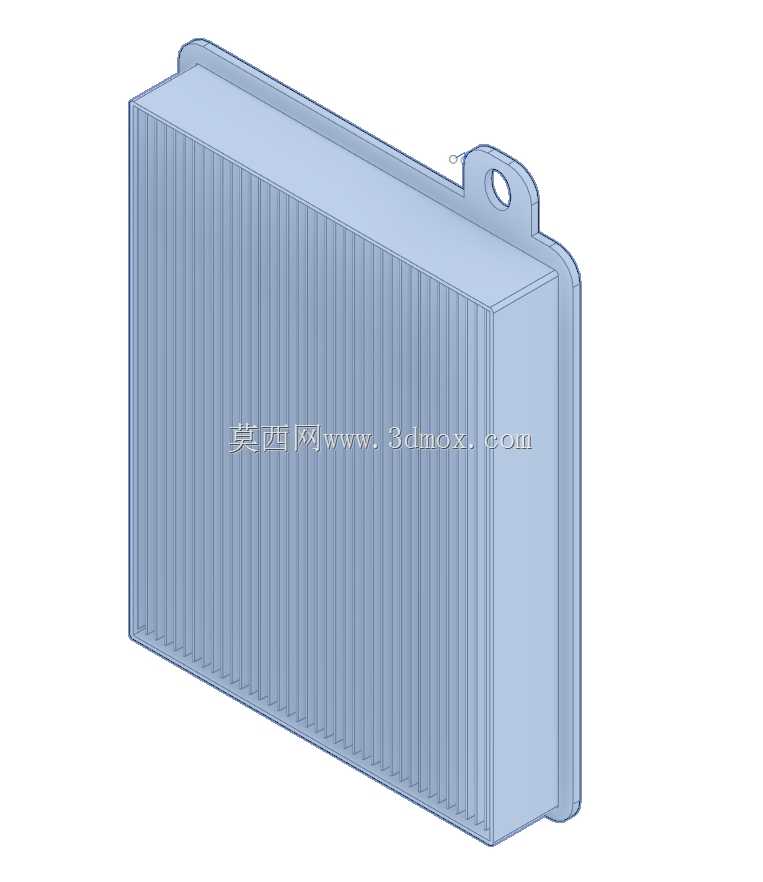

　　设计过程中首先还原了滤芯的折皱式滤材结构，这种密集的V型折楞设计可以在有限的安装空间内最大化滤材的展开面积，在保证过滤效率的同时尽可能降低风阻，避免因为滤材阻力过大导致配套风机负载过高、风量衰减严重的问题。滤芯的外框采用薄型硬质边框设计，边框边缘做了密封止口结构，安装时可以配合密封胶条实现滤材与安装腔体的完全贴合，避免未经过滤的空气从边框缝隙旁通泄漏，保证所有流经腔体的空气都能穿过滤材完成净化。

　　安装结构上，滤芯侧边预留了带安装孔的固定耳位，孔位尺寸匹配常见的小型净化设备腔体安装位，既可以通过螺丝直接锁附固定，也可以配合快拆压条实现免工具快速更换，适配不同设备的维护需求。整体外形采用扁平方正的构型，厚度方向做了薄化处理，不会过度占用设备内部的安装空间，不管是嵌入小型焊锡烟雾净化器的窄小腔体，还是固定在3D打印机柜的侧壁通风位，或是替换吸尘器的原有过滤仓配件，都能匹配对应的安装边界，不需要对原有设备的腔体结构做大幅度修改。建模过程中完整还原了滤材折楞的均匀间距、边框的圆角过渡细节，固定耳的位置也做了受力加强处理，避免安装锁紧时出现边框开裂的问题，所有结构尺寸都参照实物的安装公差做了适配，不管是用于设备改造的结构验证，还是过滤系统的选型匹配，都能提供准确的结构参考。
