适配FCS050系统的旋装式机油滤清部件

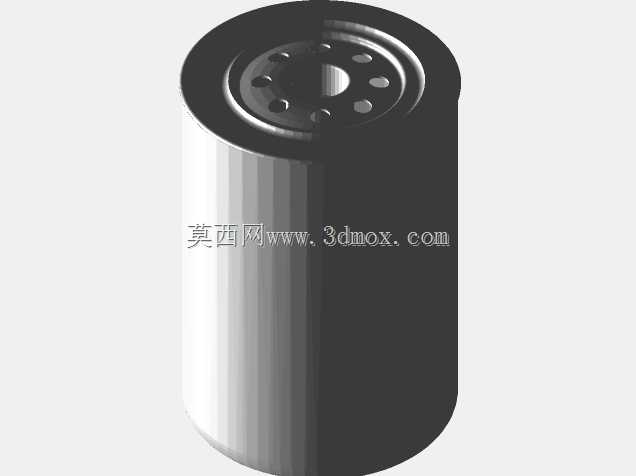

　　在工程机械、小型动力机组以及固定式液压站的润滑回路设计中，这类旋装式机油滤清部件是保障油液清洁度的核心易损件，主要适配FCS050规格的润滑系统安装接口，承担着拦截机油中金属磨屑、胶质杂质、氧化积碳的作用，避免硬质颗粒进入运动副表面造成拉缸、轴瓦划伤等不可逆损伤。从结构设计来看，整体采用圆柱旋装结构，顶部集成带多组通油孔的安装端盖，中心设置螺纹连接孔，周边均匀分布的进油孔配合内部的褶皱滤纸芯，能在有限的壳体容积内最大化过滤面积，同时保证油液通过时的压降控制在合理区间，不会因过滤阻力过大造成润滑系统供油不足。设计阶段需要重点匹配安装边界，壳体外径、总高度以及顶部螺纹规格必须和安装座的密封面、连接螺纹完全契合，

　　端盖与壳体的卷边位置要保证密封胶圈的压缩量在15%-25%之间，既防止工作时机油从安装接缝泄漏，也避免胶圈过度压缩老化失效。实际工况中，这类滤清部件的工作温度通常覆盖-20℃到120℃，壳体采用的拉伸钢板材质需要承受油路内的脉冲压力，在发动机冷启动、油温快速变化的场景下不会出现焊缝渗漏、壳体变形的问题。不同于回油管路的低压过滤器，机油滤清器直接接入主油道，其旁通阀的开启压力设定需要和系统溢流压力匹配，当滤纸因杂质堵塞导致压差超过设定值时，旁通阀会快速开启让未经过滤的机油临时通过，避免主油道断油造成运动副干磨，这一结构参数在建模时需要精准还原阀座的安装位置、弹簧的预压缩行程，保证后续做流体仿真时能得到准确的压损曲线。建模过程中，

　　壳体表面的防滑滚压纹路、端盖的冲孔倒角、滤纸的褶皱排布都需要按照实际加工工艺还原，不能为了简化模型省略这些细节——比如端盖进油孔的倒角会影响油液进入滤芯时的流态，不合理的直角结构会造成局部紊流，增加不必要的流阻，长期使用还会在孔边沉积油泥，缩短滤芯的有效使用寿命。在设备选型阶段，设计人员可以直接调用该三维模型完成安装干涉检查，核对周边管路、机架的避让空间，不用反复测量实物尺寸，能大幅缩短润滑系统的设计迭代周期，尤其是在改装类动力机组设计中，这类标准化的旋装滤芯模型可以直接匹配不同功率段的发动机润滑回路，减少重复建模的工作量。
