防水Lumia手机外壳结构三维设计

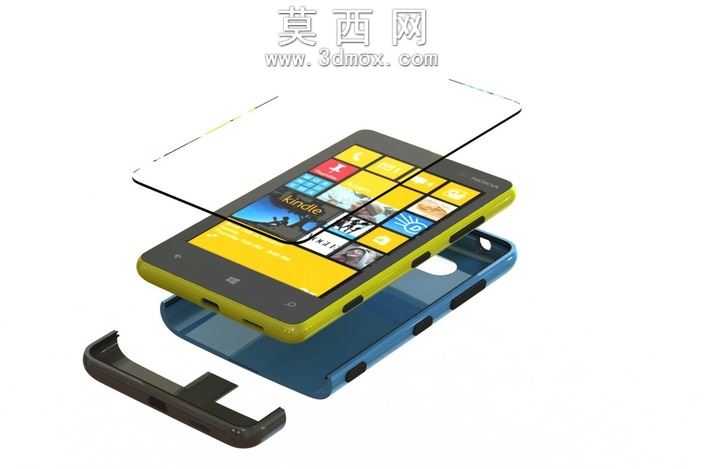

本作品围绕防水Lumia手机的防护外壳展开三维建模设计，建模阶段严格遵循消费电子产品的尺寸公差规范，先以手机原始机身的三维扫描数据为基准，搭建外壳各部件的基础曲面框架，依次完成屏幕保护盖板、中框密封层、底壳防护件、侧边按键密封胶套等独立零件的参数化建模，每一处卡扣、定位槽、密封槽的尺寸都经过反复校准，确保各部件装配后不存在结构干涉。材质渲染环节针对不同部件的使用特性匹配对应材质表现：屏幕保护盖板采用高透防刮的大猩猩玻璃材质，渲染时调整折射率与表面粗糙度参数，还原玻璃通透质感与边缘的高光反射效果；中框密封层选用耐冲击ABS工程塑料，分别制作亮黄、深蓝两款配色的材质球，添加细微的磨砂颗粒纹理模拟真机外壳的亲肤触感；底部密封胶垫、耳机孔橡胶插头等密封部件采用哑光软胶材质，调整材质的漫反射与凹凸参数，还原橡胶材质的阻尼质感与表面细微的防滑纹理。结构设计上重点围绕防水性能做针对性优化：在屏幕与中框的衔接处、后盖与机身的贴合面都设计了嵌入式的密封胶垫安装槽，装配后胶垫可被均匀挤压填充所有装配缝隙，阻断液体进入机身内部的路径；针对耳机孔部位设计了一体化的橡胶密封插头，插头与孔位过盈配合，既可以在日常使用时封堵耳机孔实现防水，也支持用户在使用蓝牙耳机时保留插头无需摘除，同时不影响机身内置的无线充电、NFC模块的信号传输，避免了传统防水塞容易丢失、影响附加功能使用的痛点。整体建模过程中对所有装配缝隙做了0.1mm以内的公差控制，渲染阶段采用工作室柔光打光方案，多角度展示外壳的分层结构、密封细节与外观质感，完整呈现防水外壳从结构逻辑到外观表现的全设计流程，可为同类型防水数码配件的结构设计提供直观的三维参考。
