工业级以太网交换机外观结构三维设计

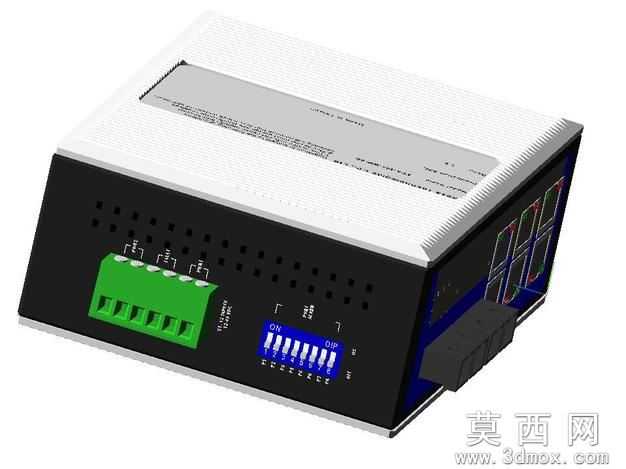

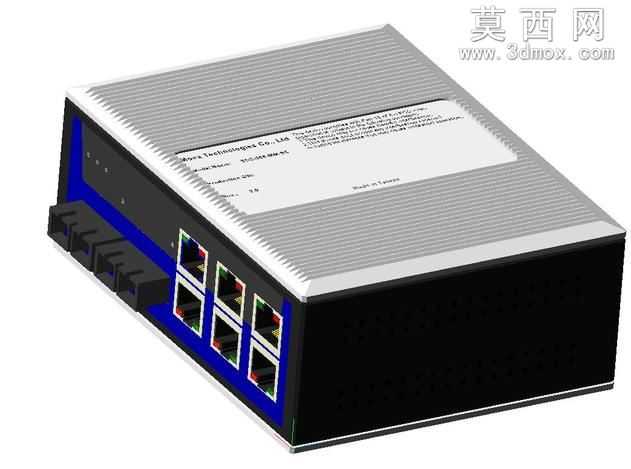

本作品为工业以太网交换机的三维建模设计成果，建模过程依托三维设计软件完成全参数化构建，首先依据工业通讯设备的实际尺寸比例确定整体外轮廓，采用长方体基础造型作为设备主体框架，精准还原工业级设备厚重扎实的外观特质。材质渲染阶段，设备上盖采用银灰色金属拉丝材质，模拟铝合金壳体的散热质感与金属光泽，表面做细微的纹理处理还原真实工业产品的磨砂触感；设备侧边及底部壳体采用哑光黑色工程塑料材质，通过调整材质粗糙度参数还原阻燃工程塑料的哑光质感，端口区域的边框采用深蓝色硬质塑料材质，与黑银主体形成清晰的色彩区分，强化端口区域的视觉识别性。结构建模部分，精准还原设备的接口布局：一侧排布多组RJ45以太网端口，每个端口内部的金属触片、塑料隔层都做精细化建模，端口旁预留状态指示灯的安装位；另一侧排布光纤接口模块，还原光纤接口的卡扣结构与插接槽位，设备侧面的散热格栅采用阵列式开孔建模，均匀排布的细小开孔既还原真实设备的散热结构，也通过布尔运算保证开孔的规整度，壳体边缘做微小的倒角处理，避免尖锐棱角还原工业设备的工艺细节，上盖表面的标签区域采用平面贴图模拟产品标识铭牌，还原真实设备的出厂标识细节。设计思路上，严格遵循工业交换机的实际工业设计规范，兼顾外观还原度与结构合理性，所有接口的间距、壳体的壁厚都参考真实工业设备的参数设置，建模过程中采用分层建模逻辑，将壳体、端口模块、散热结构、标签区域分为不同的建模组，方便后续的结构调整与装配验证，渲染阶段采用三点布光方式，突出金属壳体的反光质感与不同材质的色彩差异，最终呈现的模型可用于产品展示、结构教学、工业场景搭建等多种用途，完整还原了这款八口工业以太网交换机的外观特征与结构细节。
