适配大尺寸光伏板的支撑安装框架结构

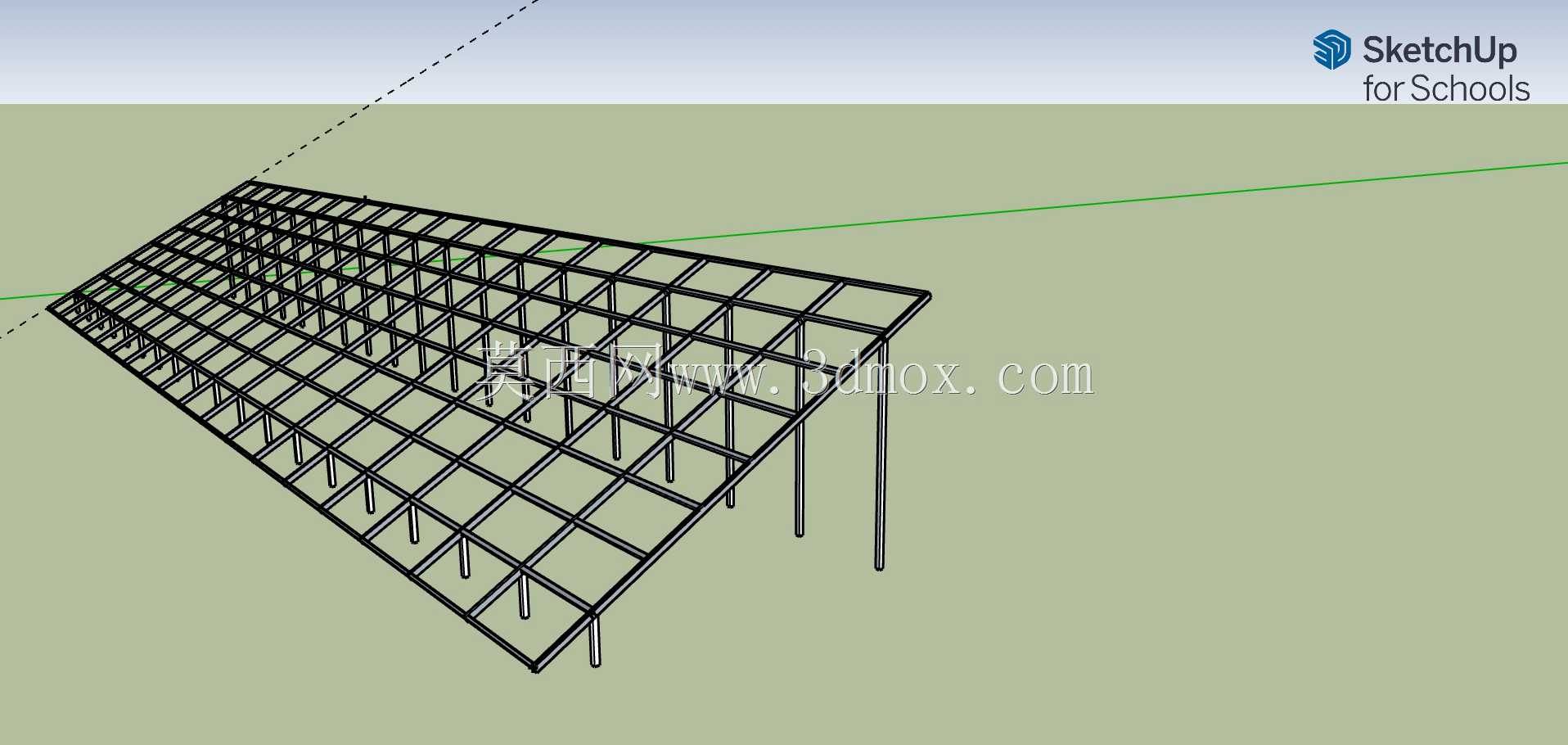

　　在分布式光伏电站、户用屋顶光伏系统、小型离网光伏供电场景中，光伏组件的支撑框架是保障发电单元稳定运行的核心结构件，本次设计的框架结构专门针对1956×992×40mm规格的太阳能电池板做适配，整套框架可同时容纳144块同规格电池板的安装固定，从结构受力、安装便捷性、长期运维角度做了针对性的结构优化。从实际工程应用角度出发，户外光伏支撑结构首先要解决的是长期风载、雪载下的结构形变问题，设计阶段先对单块电池板的安装点位做了受力分解，框架主龙骨采用矩形截面型材排布，纵向龙骨沿电池板长边方向通长布置，横向次龙骨按照单块电池板的短边尺寸做等距分隔，每块电池板的四个安装角点都对应设置专属固定位，避免电池板长期受交变应力出现隐裂问题。

　　框架的支撑立柱采用等距排布方式，根据整体排布的跨距做受力验算，立柱底部预留安装法兰接口，可直接适配混凝土基础、彩钢瓦夹具、屋顶配重块等不同安装基面的固定需求，不需要在现场额外做转接件的二次加工。考虑到户外使用的排水与积灰问题，框架整体安装面预留了3‰的安装坡度，相邻电池板之间预留20mm的安装间隙，既可以保证雨水顺着坡度自然排走，避免框架长期积水腐蚀型材，也能给后期组件更换、线缆布设留出足够的操作空间。整套框架的型材连接节点采用标准角码连接方式，所有连接点位都做了沉头处理，安装完成后连接件不会突出电池板安装平面，避免刮伤电池板背板，也不会在组件表面形成局部阴影影响发电效率。在安装边界控制上，

　　整套框架的整体外轮廓尺寸根据144块电池板的排布方式精确核算，横向与纵向的安装公差控制在±2mm以内，现场安装时不需要对型材做二次裁切，可按照装配图纸直接拼接，大幅缩短现场施工周期。针对不同地区的风压差异，框架的龙骨壁厚可根据项目所在地的风载、雪载参数做灵活调整，核心连接节点的受力冗余量按照1.5倍的最大设计载荷做验算，保证在极端天气下结构不会出现失稳变形。框架的线缆布设路径集成在龙骨的预留空腔内，光伏线缆可顺着龙骨空腔直接引至汇流箱位置，不需要额外布设穿线管，既提升了整体外观整洁度，也能避免线缆长期暴露在户外出现老化破损问题。
