深沟球滚珠轴承三维结构设计

　　在各类回转传动场景中，滚珠轴承是应用覆盖范围最广的基础支承部件，从精密仪器仪表的微小转轴，到工业输送线的重载辊筒，再到小型机电设备的动力输出端，都能见到这类轴承的应用身影。它的核心作用是为旋转轴提供径向支承，同时可承受一定数值的轴向载荷，通过滚动摩擦替代传统滑动摩擦结构，大幅降低轴系运转过程中的摩擦阻力，减少运转过程中的能量损耗与部件磨损，延长整套传动机构的使用寿命。

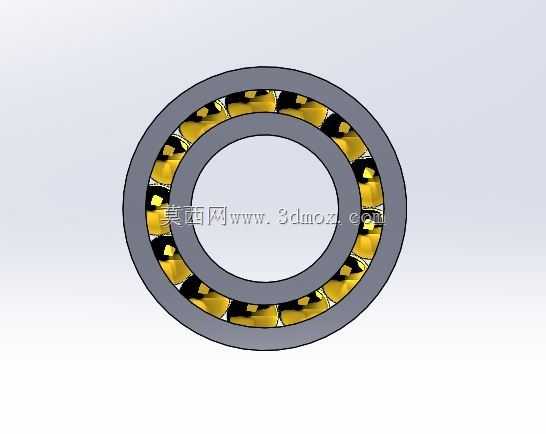

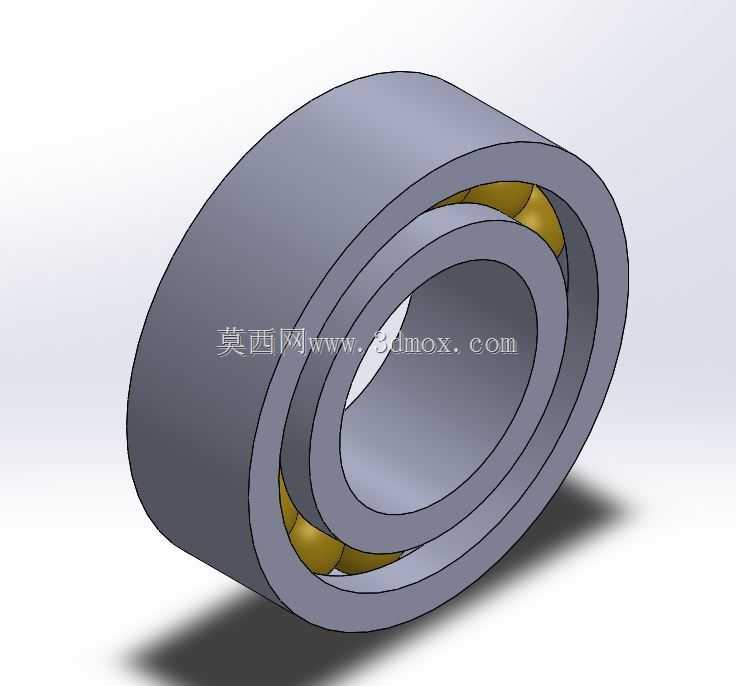

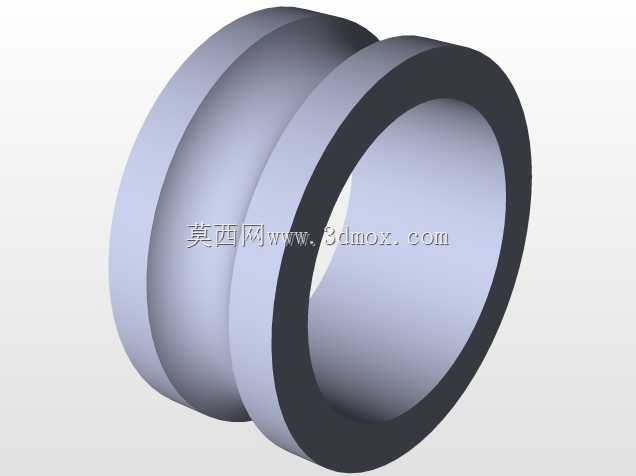

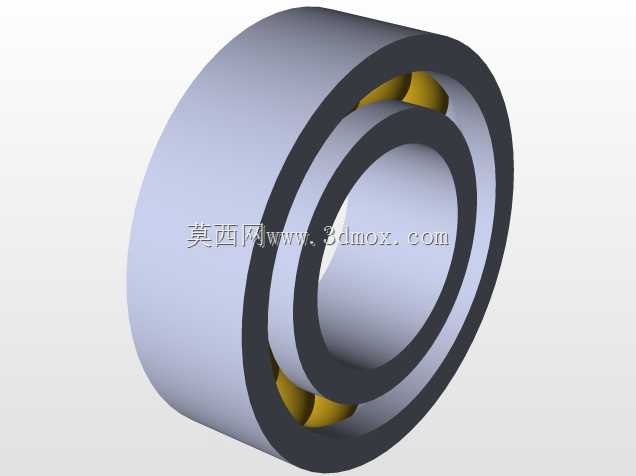

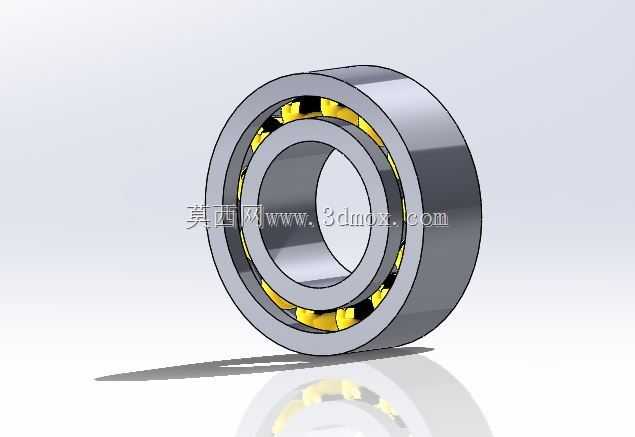

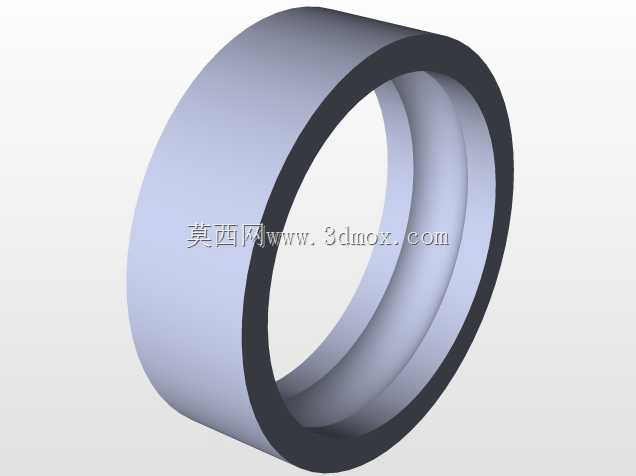

　　这款滚珠轴承的结构设计遵循常规深沟球轴承的成熟构型，整体由内圈、外圈、滚动钢球三个核心部分组成，内圈与旋转轴采用过盈配合安装，随轴同步回转，外圈则与设备的轴承座孔配合，起到固定支承的作用。设计过程中，内圈与外圈的滚道曲率经过匹配计算，滚道截面圆弧半径略大于钢球半径，保证钢球在滚道内可以顺畅滚动，同时预留合理的接触角空间，让轴承在承受纯径向载荷时，钢球与滚道的接触点处于径向平面，当存在轴向载荷时，接触角会自适应偏移，实现双向轴向承载能力。

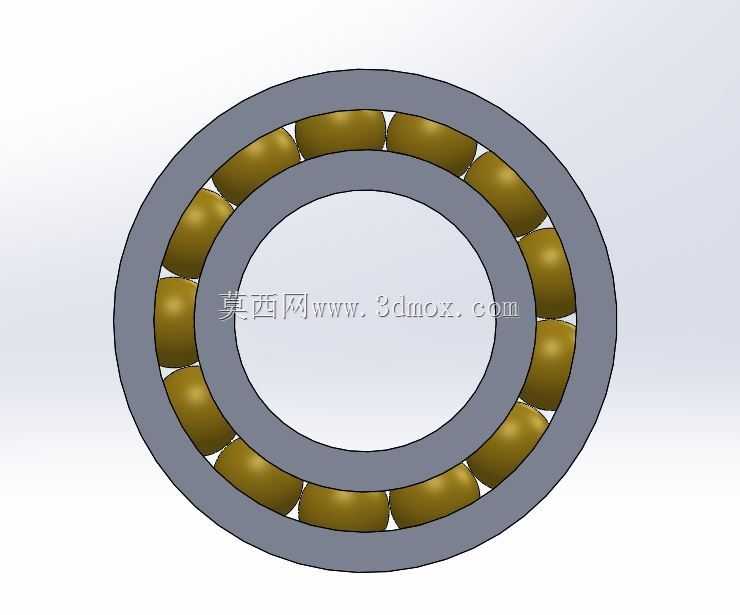

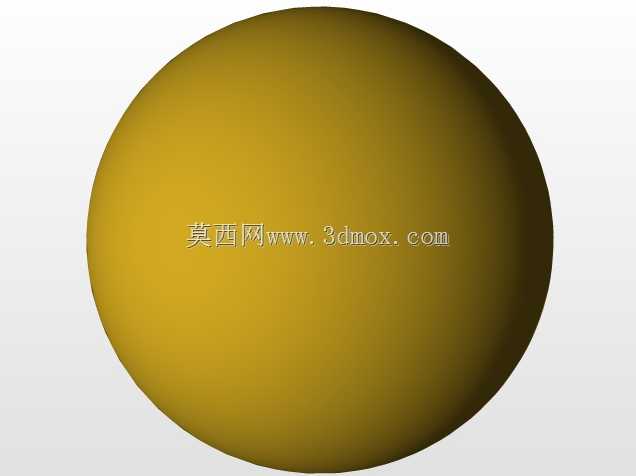

　　钢球沿滚道周向均匀排布，数量经过载荷分布计算确定，既保证足够的承载接触点，避免单个钢球接触应力过大，也预留了合理的保持架安装空间（该模型未做保持架细节，可根据实际使用需求补充设计）。从安装边界来看，这款轴承的内圈内径、外圈外径、装配宽度都遵循常规标准件的尺寸公差逻辑，设计选型时可直接匹配对应直径的轴段与轴承座安装孔，轴肩与座孔的挡肩高度需要参考轴承内圈、外圈的倒角尺寸设计，避免安装时挡肩与轴承倒角发生干涉，保证轴承可以安装到位。

　　在实际工程应用中，这类轴承的选型需要结合轴系的额定载荷、最高转速、运转精度要求匹配对应的精度等级与游隙组别，建模过程中还原了钢球与滚道的配合关系，可直接用于轴系装配的干涉检查、运动仿真演示，也可作为教学演示中滚动轴承工作原理的展示模型，帮助设计人员直观理解滚动轴承的内部结构与载荷传递路径。建模时对钢球与滚道的接触位置做了贴合处理，可直接导入仿真模块做接触应力分析，验证不同载荷下的滚道应力分布，为后续的轴承选型校核提供直观的三维参考。
