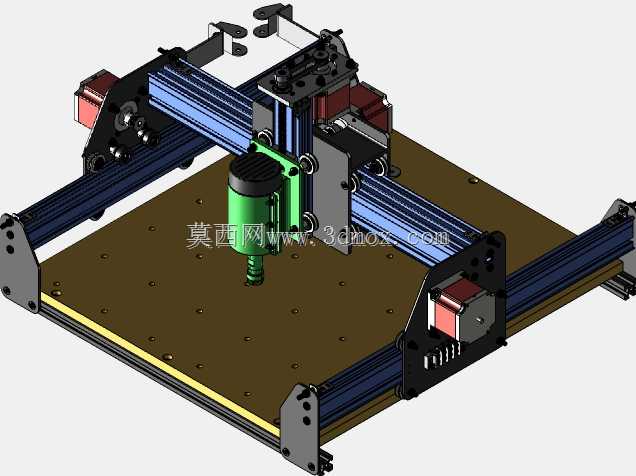

桌面级龙门式数控雕刻加工设备结构

　　这款桌面式数控加工设备采用经典龙门移动架构，核心作业场景覆盖个人工作室、创客空间、小型加工坊的软质材料切削、雕刻、铣槽工序，可处理亚克力、密度板、软铝、PCB板等常见加工基材，满足小批量定制件打样、创意作品加工、教学实训演示等实际需求。从结构设计逻辑来看，设备选用工业铝型材作为主体机架材质，兼顾组装便捷性与结构刚性，型材槽道可灵活适配各类安装附件，后期改装拓展无需额外打孔破坏主体结构。X轴双导轨平行布置于工作台两侧，通过同步带传动带动龙门整体做横向进给，传动侧配置步进电机提供动力输出，双导轨的对称布局能有效抵消单侧传动带来的偏转力矩，保证长行程移动时的直线度误差控制在合理区间。Y轴传动组件集成于龙门横梁上，

　　带动Z轴主轴组件做纵向进给，Z轴采用垂直滑台结构，搭载高速风冷主轴，可沿垂直方向完成进刀、退刀动作，主轴夹头适配标准铣刀刀柄，可根据加工材质更换不同规格的刀具。工作台面采用带预钻孔的绝缘板材，表面均匀排布的安装孔位配合T型槽压块可快速固定待加工工件，台面边缘设置的限位挡边可避免工件装夹时偏移出加工范围。设备整体安装边界控制在桌面设备的常规尺寸范畴，无需额外做地基固定，放置于标准承重工作台即可使用，各轴两端均设置硬限位块，防止超程移动造成传动部件损坏。走线采用拖链内置布局，所有动力线、信号线均收纳于柔性拖链内，随轴移动时不会出现线缆拉扯、缠绕问题，长期运行的线缆可靠性得到保障。从实际使用角度出发，

　　该结构的传动间隙可通过同步带张紧机构调整，日常维护仅需定期清洁导轨、加注润滑脂即可，无需复杂的专业调试，对于非工业级量产场景来说，加工精度、运行稳定性、维护成本三者达到了较好的平衡，也适合作为数控原理教学的实操载体，让学习者直观理解三轴联动加工的运动逻辑与结构组成。
