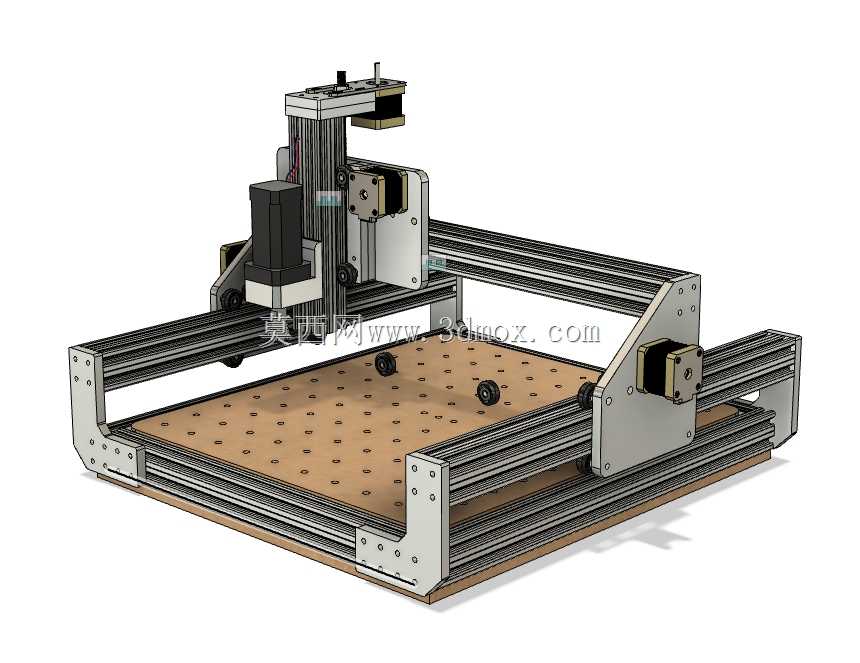

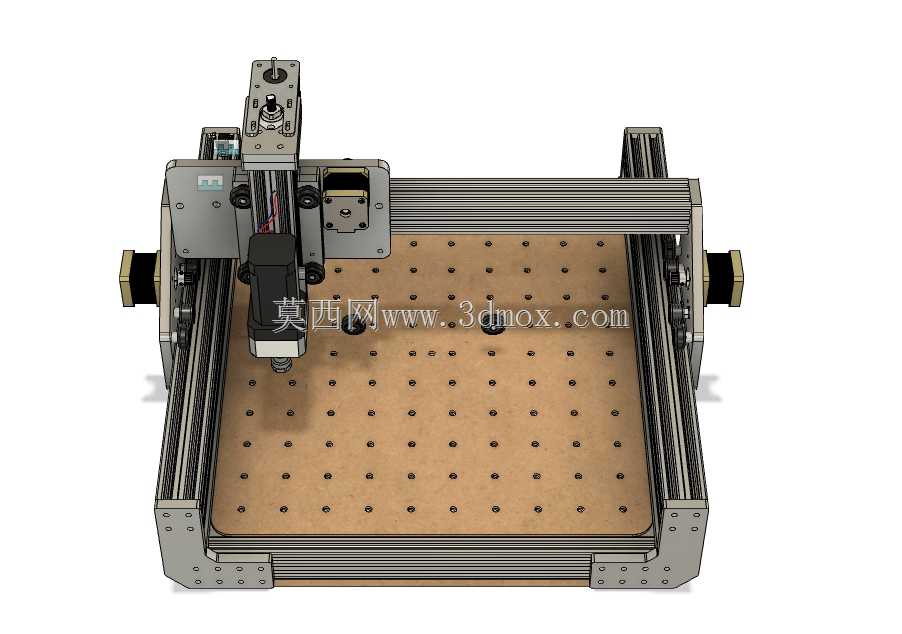

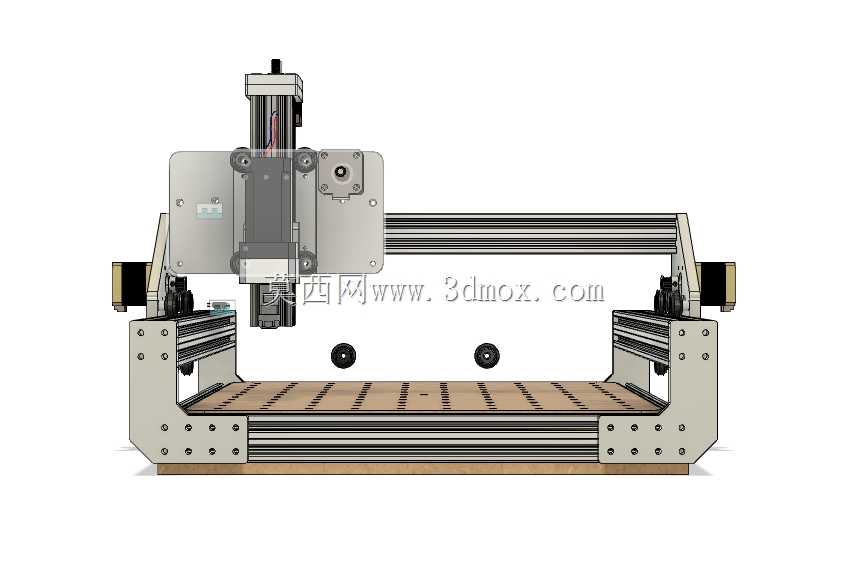

290X360mm行程齿带传动铝型材雕刻机结构

　　这款小型龙门式加工设备主要面向个人DIY加工、小型工坊非金属材料切削场景，可完成亚克力、密度板、软铝等材质的平面雕刻、轮廓切割、浅槽铣削作业，适配小型文创产品制作、PCB样板加工、教学实训演示等实际使用需求，相比大型工业雕刻机占地更小，搭建与调试门槛更低，适合非量产的单件小批量加工场景。整机采用铝型材拼接作为主体机架，所有铝型材切割件可通过水切割或者激光切割完成下料，型材厚度统一采用公制10mm规格，该尺寸设计主要为了匹配Z轴滑台的垫片安装公差，避免不同批次型材厚度偏差导致的Z轴垂直度误差，降低后期装配调试的配做工作量。传动部分采用齿带配合V型槽轴承的组合方案，X轴双龙门侧同步带传动保证两侧运动同步性，Y轴沿床身长度方向布置传动带，

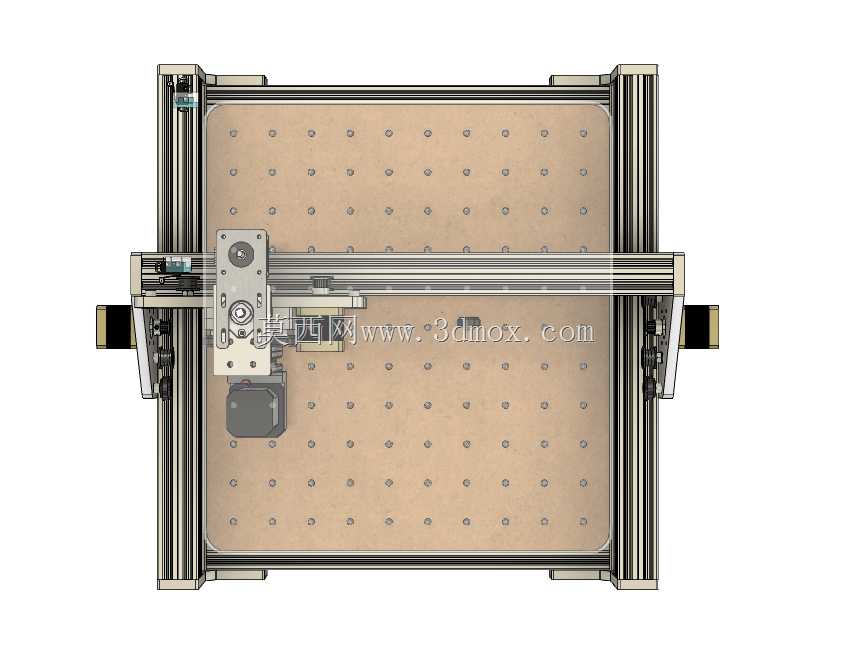

　　V型槽轴承直接卡合在铝型材的V型导轨面上，无需额外加装线性导轨，既压缩了整体制造成本，也减少了导轨安装面的铣削加工工序，个人制作者仅需常规测量工具即可完成导轨间隙调整。整机外形脚印尺寸控制在500x500mm范围内，实际有效加工工作区为290x360mm，工作台采用多孔密度板作为加工承载面，台面均布的定位孔可配合压块完成不同形状工件的快速装夹，工作台底部设置木质承托层分散加工受力，避免长期切削受力导致台面变形。Z轴滑台采用立式布置，可适配常见的300W-500W风冷主轴，滑台运动同样采用齿带传动，配合限位块可实现Z轴行程的硬限位，防止主轴下行超程撞坏工件或者台面。结构设计上所有连接角件均采用标准化折弯件，

　　无需复杂的五轴加工即可完成零件制作，装配时仅需内六角扳手即可完成整机组装，各轴的张紧机构均设计在型材端部，后期维护时无需拆解整机即可完成传动带的张紧度调整，适合非专业机械加工背景的爱好者自行搭建调试，也可作为小型数控加工设备的教学演示样机，直观展示龙门式数控设备的传动原理与装配逻辑。
