龙门移动式数控等离子切割设备结构

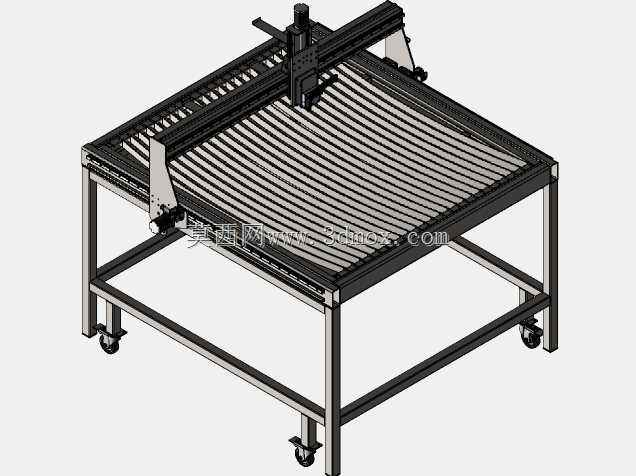

　　这款设备主要面向中小型钣金加工、广告标识制作、五金件下料等作业场景，可完成碳钢、不锈钢、铝板等多种导电金属板材的异形轮廓切割，替代传统手工划线、砂轮切割的低效作业模式，适配小批量多品种的柔性加工需求，在五金制品厂、广告加工门店、小型钢结构加工点都有广泛的应用空间。设备采用龙门跨装式布局，切割工作台采用栅格条支撑结构，栅格条沿Y轴方向等距排布，既能稳定承托待切割板材，又能让切割过程中产生的熔渣、废料直接从栅格间隙掉落至下方空间，避免熔渣堆积影响切割头运行，同时栅格条采用可更换设计，长期使用被等离子弧烧损后可单独替换，降低后期维护成本。机架主体采用方管焊接框架结构，底部配置脚轮与可调支撑脚，脚轮方便设备在车间内短距离移位调整布局，

　　可调支撑脚用于设备就位后的调平，抵消地面不平整带来的机架形变，保证龙门运行的平面度。X轴传动组件沿龙门横梁布置，搭载等离子割炬的滑座可沿横梁横向移动，Y轴传动则布置在工作台两侧的纵向梁上，驱动整个龙门架沿工作台长度方向进给，两轴配合可实现平面内任意轨迹的走刀，满足复杂异形件的切割需求。割炬安装座配备手动升降调节结构，可根据不同厚度板材的切割工艺要求，调整割嘴与板材表面的距离，保证等离子弧的切割效能。从安装边界来看，这类台式等离子切割机的占地尺寸适配中小型车间的空间条件，不需要额外做大型设备基础，地面硬化找平后即可就位安装，设备的走线、气路都沿机架内部布置，避免现场布线杂乱带来的安全隐患。设计上充分考虑了小型加工场景的实用性，

　　没有冗余的复杂结构，整体刚性满足薄板到中厚板切割的受力要求，传动部位采用直线导轨导向，运行阻力小，定位精度能满足常规钣金下料的公差要求，割炬周边预留了安装自动调高装置的接口，后期可根据使用需求升级自动调高功能，进一步提升切割质量的稳定性。工作台下方预留了废料收集的空间，可放置废料斗承接切割产生的熔渣和边角料，方便日常清理作业，设备两侧的传动部位都设置了防护结构，避免切割过程中产生的飞溅熔渣落到导轨、齿条上，加剧传动件的磨损。
