双振动盘供料式终端自动焊接设备结构

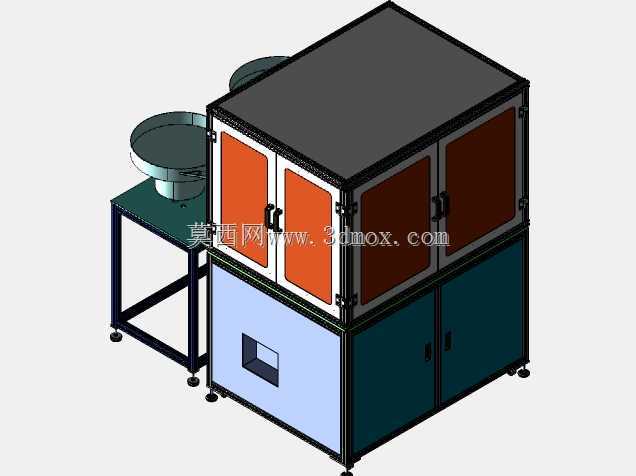

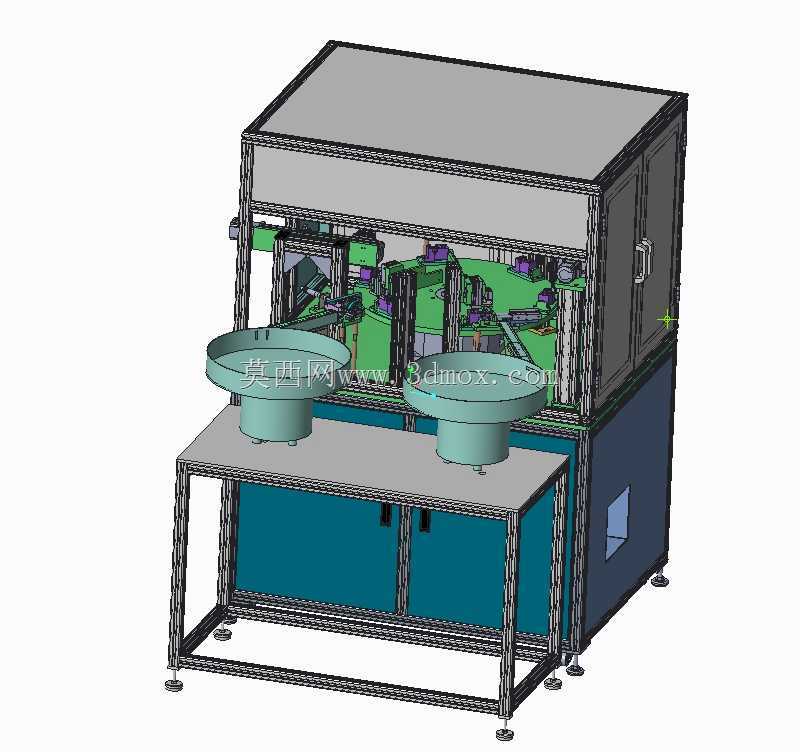

　　这款终端焊接设备主要面向传感器、小型电子接插件类零件的端子焊接工序，常见于消费电子配件、汽车传感部件的量产加工车间，适配产线批量连续焊接作业场景，可替代传统人工手持焊接的低效作业模式，降低焊接工序的人工操作强度与焊接品质波动。设备采用铝型材搭建主体框架，下部设置带柜门的柜体空间，用于容纳焊接电源、气动控制元件、电气控制回路等核心组件，柜体底部配置可调脚杯，可在安装时调整设备水平度，抵消地面不平整带来的机架形变影响，上部操作区域设置透明防护围挡，既可以阻挡焊接过程中产生的焊渣飞溅，也能方便操作人员实时观察内部作业状态。供料部分采用双振动盘直振送料结构，两个振动盘分别对应两种待焊接的零件物料，

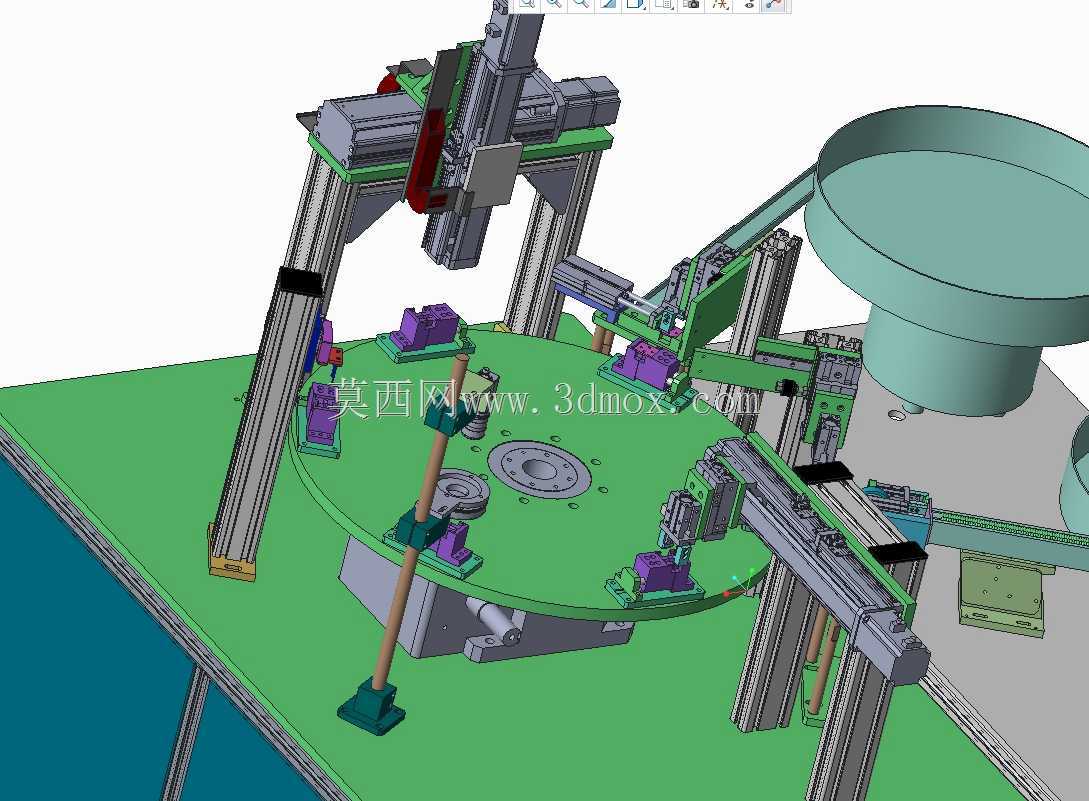

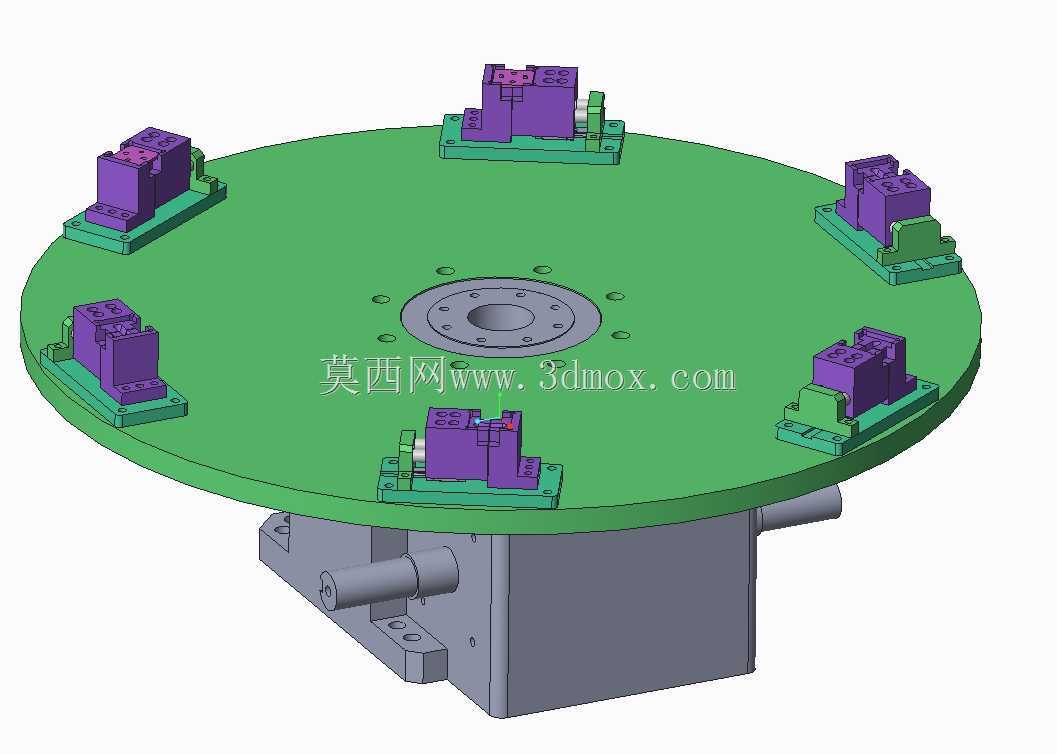

　　通过直振轨道将物料有序输送至焊接工位的定位工装处，无需人工手动摆放待焊工件，可大幅减少上下料的辅助作业时间。内部焊接执行组件采用多工位布局设计，设置有工件定位夹紧机构、焊头进给模组、成品出料滑道，待焊物料经振动盘输送至定位工位后，夹紧机构先将工件固定至预设焊接位置，焊头按照预设的行程参数完成进给焊接动作，焊接完成后的成品经出料滑道自动送出设备，可直接衔接下游的检测或者包装工序。设计过程中重点考量了不同规格端子焊接的兼容性，工装夹具预留了快换接口，更换对应产品的定位块即可适配不同尺寸工件的焊接需求，无需对设备主体结构做大幅改动；焊头进给模组采用线性导轨导向，保证焊接位置的重复定位精度，避免虚焊、偏焊等不良问题。

　　设备的操作台面高度按照人体站立作业的舒适高度设置，操作按钮与急停开关布置在设备前部易触及的位置，方便操作人员在异常情况下快速触发停机。整机的走线与气路全部布置在框架内部的走线槽内，避免管线外露带来的作业干涉与安全隐患，两侧设置可开启的检修门，方便后期对内部组件做维护保养与参数调试。
