便携式手持数字电压检测表外观结构

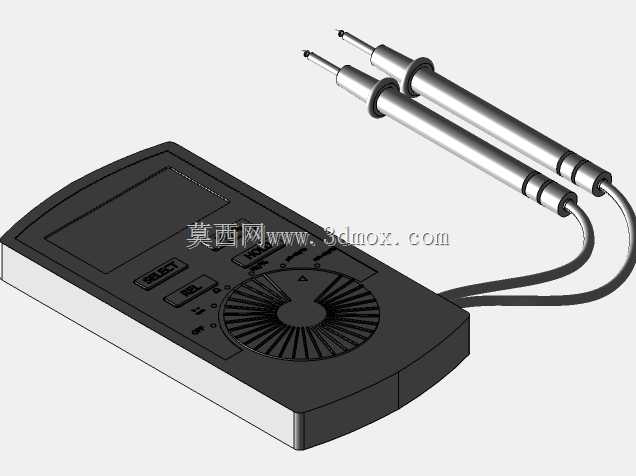

　　这款手持电压检测表的结构设计，完全围绕现场电工作业的实际使用逻辑展开，首先考虑的是单人单手操作的握持适配性，壳体采用符合人体工学的弧面收腰造型，边缘做了R3以上的圆角过渡，避免长期握持硌手，整机厚度控制在35mm以内，重量集中在掌心区域，举持检测高处线路时不易产生疲劳感。从功能布局来看，正面上方设置的液晶显示区域做了15度的仰角倾斜，操作人员站立持表时无需刻意歪头就能清晰读取数值，显示窗外侧覆盖透明PC防护片，边缘做了密封胶槽，可阻挡现场作业时的粉尘、飞溅水渍侵入内部电路。显示区下方的功能按键与旋钮做了差异化的凸起高度设计，旋钮采用防滑滚花结构，戴绝缘手套操作时也能精准切换量程，按键行程设置为2mm，反馈力度适中，

　　避免误触的同时保证操作手感。表笔接口设置在表体下端，接口做了防呆结构，红黑表笔对应不同极性插孔，插入后有卡扣锁止结构，拉扯表笔线时不会出现松脱断电的情况，表笔本身采用绝缘防滑手柄，探针长度控制在18mm，既保证能伸入狭小接线端子排检测，又避免探针裸露过长引发短路风险。在实际应用场景中，这类仪表广泛用于配电线路巡检、设备电气故障排查、家装电路验收等场景，设计时充分考虑了现场复杂工况，壳体采用ABS+PC混合材质，抗跌落高度达到1.2米，从工作台意外掉落时不会出现壳体开裂、内部元件移位的问题。表体背部设置了隐藏式支架，可在桌面检测时将表体倾斜支撑，解放双手记录数值，侧边预留了挂绳孔，高空作业时可将表体挂在安全带上，避免坠落。

　　内部结构设计上，电路板与壳体之间设置了缓冲胶垫，核心测量模块做了电磁屏蔽处理，在靠近变频器、大功率电机等强电磁干扰的设备旁检测时，数值不会出现明显跳变，保证测量精度。表笔线采用耐寒耐油的橡胶外皮，在低温户外环境或者接触少量机油的车间场景下，不会出现外皮开裂硬化的问题，线长设置为1米，满足大多数检测场景的操作距离需求，无需额外接长引线。整体结构没有冗余设计，所有外观特征都服务于实际使用功能，没有多余的装饰性结构，外壳拼接处采用卡扣加超声波焊接工艺，接缝均匀，既保证结构强度，又能达到日常防水防尘的使用要求。
