立式立柱型传感检测塔楼结构设计

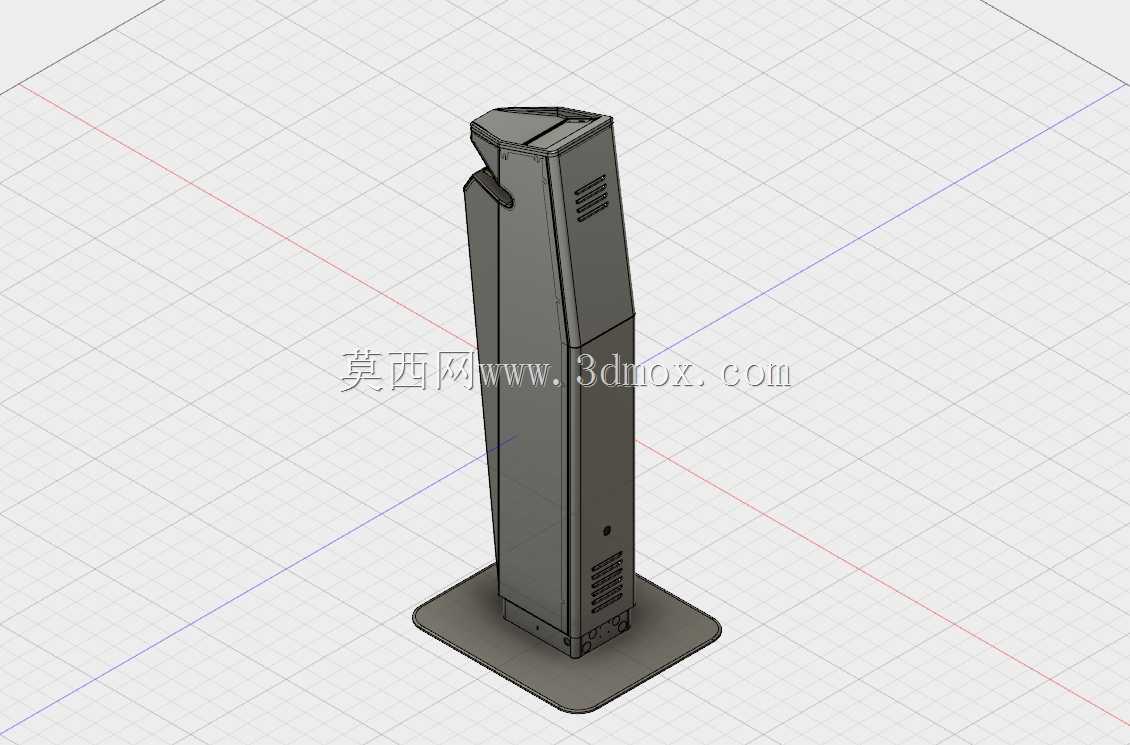

　　这款立式立柱型传感检测塔楼，主要面向园区周界、公共出入口、室内场馆通道这类需要定点布设多类传感单元的场景，作为传感模块的集成承载载体使用，可同时容纳红外探测、环境参数采集、近距离身份识别等多类传感组件，替代传统零散布设的独立传感支架，减少现场布设的管线外露问题，提升点位的整体规整度。从结构设计逻辑来看，整体采用窄长立式布局，底部设置方形安装底座，底座预留标准安装孔位，可直接通过膨胀螺栓固定在硬化水泥地面或预制安装平台上，安装边界需预留周边不小于150mm的操作空间，方便后期检修时打开侧盖更换内部模块；底座与立柱主体采用过渡圆弧衔接，避免直角位置的应力集中，同时减少运输、安装过程中边角磕碰造成的壳体变形。立柱主体采用分段式腔体设计，

　　下半段腔体预留走线槽与模块安装位，可放置电源转换模块、信号传输单元，侧壁开设阵列式通风散热槽，保障内部电子元件长时间工作时的热量散出，避免密闭腔体内温度累积影响传感精度；上半段为传感模块安装区，顶部做斜切式端面设计，可适配朝向斜下方的检测类传感镜头，减少顶部积灰、积水对检测面的污染，同时斜向结构可避免正面强光直射传感镜头，降低环境光对检测精度的干扰。侧面设置隐藏式卡扣检修盖，无需完全拆解主体结构即可完成内部模块的更换与线路检修，适配户外长期使用的维护需求；壳体棱边做小倒角处理，既消除锐边的安全隐患，也能提升整体结构的抗形变能力，在受到轻微外力碰撞时不易出现凹陷变形。整体结构的壁厚根据不同受力位置做差异化设计，

　　底座位置壁厚加厚以保障安装稳定性，立柱中段壁厚在满足结构强度的前提下做适度减薄，控制整体自重，方便现场搬运与安装对位；内部设置多处安装螺柱，可根据实际使用需求灵活调整不同传感模块的安装高度，适配不同检测距离、检测角度的布设要求，无需重新开模制作壳体即可完成多场景的适配调整。
