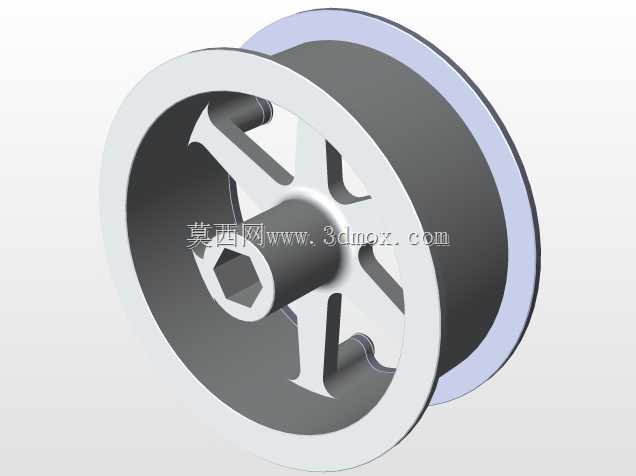

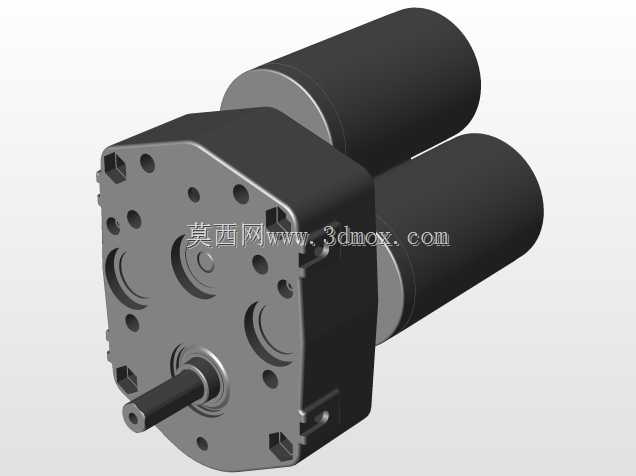

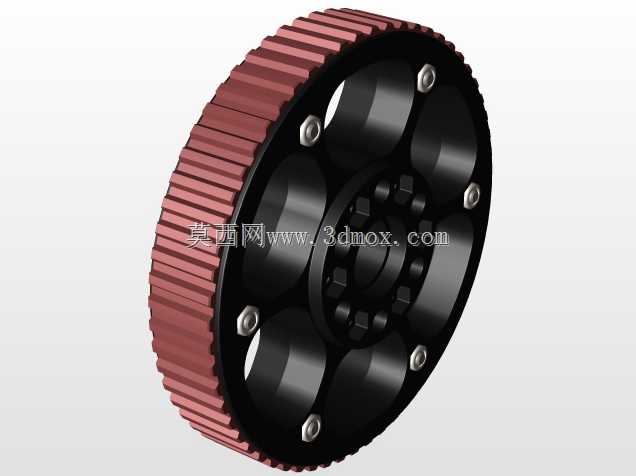

该传动轮结构主要应用于中小载荷的同步带、平带传动场景,常见于轻工输送设备、小型自动化产线的动力传递环节,也可适配仪器仪表内部的精密传动链路,承担动力输入输出端的扭矩传递、转速匹配功能,相比常规实心轮体,在保证结构强度的前提下大幅降低了自身转动惯量,启停阶段的动力损耗更小,传动响应更灵敏。轮体采用辐条式镂空设计,六根对称分布的辐条连接中心轮毂与外圈轮缘,辐条截面做了圆弧过渡处理,避免应力集中导致的轮体开裂,中心轮毂设计为内六角通孔结构,可直接与对应规格的六角传动轴配合,无需额外加工键槽,装配时直接穿轴即可实现周向固定,装配效率更高,同时六角配合的接触面积更大,大扭矩传递时不易出现轴孔打滑的问题。外圈轮缘做了双挡边设计,

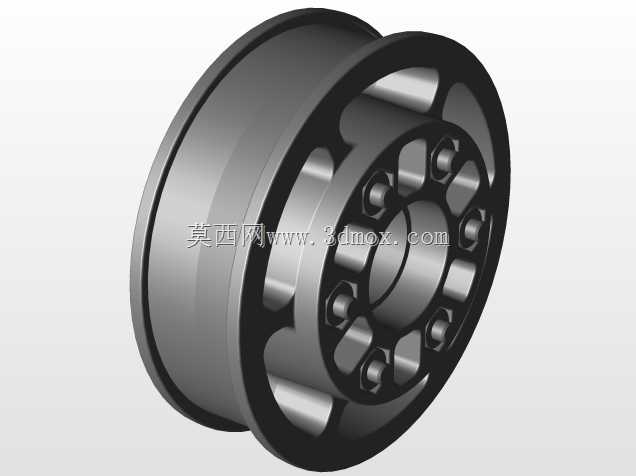

挡边高度略高于带体安装面,可防止传动带运转过程中出现跑偏、脱带的问题,轮缘的带体配合面做了表面粗糙度控制,既保证足够的摩擦力避免带体打滑,又不会因粗糙度过高加剧带体磨损,延长传动带的使用寿命。设计阶段首先根据传递扭矩、额定转速计算轮体所需的最小抗弯截面系数,确定轮缘厚度、辐条宽度与轮毂壁厚的基础参数,再通过有限元仿真对辐条与轮毂、轮缘的连接位置做应力校核,对局部应力集中的位置做圆角优化,最终在满足强度要求的前提下将轮体自重降低了35%左右。安装边界方面,轮体的轴向总宽度适配常规宽度的同步带与平带,两侧挡边的外径比轮缘配合面大3mm,安装时需预留至少2mm的轴向窜动间隙,避免轮体运转时与周边机架、护板发生剐蹭,
中心内六角孔的公差采用H7级配合,与六角轴的配合间隙控制在0.02-0.05mm之间,既保证装配顺畅,又不会因间隙过大导致传动冲击。轮体的径向跳动公差控制在0.1mm以内,端面跳动公差控制在0.08mm以内,高速运转时的动平衡表现更好,可有效降低传动过程中的振动与噪音,适配转速不超过1500rpm的传动场景,日常维护时仅需定期检查轮缘配合面的磨损情况、辐条是否存在裂纹,无需额外加注润滑脂,维护成本较低。
