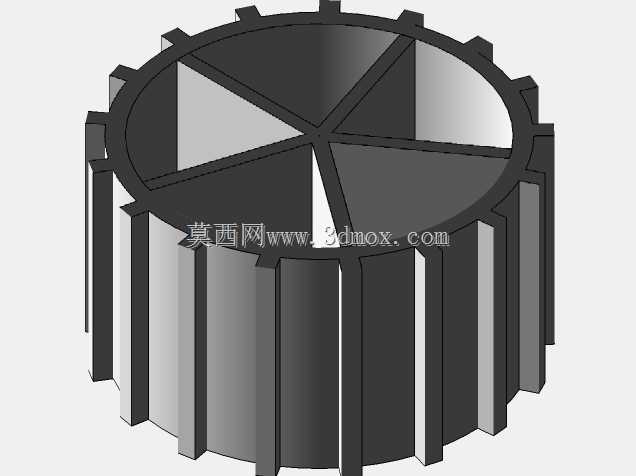

KaldnesK1型流化床介质隔室结构

　　在污废水生物处理工段的流化床反应器设计中，填料介质的结构直接决定了生物膜附着面积、流态化均匀度与传质效率，这款Kaldnes K1型介质隔室是MBBR工艺中常用的核心填料单元结构。从实际工程应用来看，该结构主要投加在好氧、厌氧流化床反应池内，作为微生物挂膜的载体，通过池内曝气或水流推动实现完全流化状态，让附着在隔室表面的生物膜与污水中的污染物充分接触，完成有机物降解、脱氮除磷等处理过程，相比传统固定式填料，能避免填料堵塞、生物膜板结的问题，大幅提升反应器的容积负荷。

　　设计上，该结构采用圆柱状主体构型，周向均匀分布的凸棱结构一方面可以在填料流化碰撞过程中剪切过厚的老化生物膜，维持生物膜的活性厚度，另一方面能增加填料整体的比表面积，为微生物提供更多附着点位；端面的六分隔辐板结构将圆柱内腔分隔为多个独立的过流通道，水流穿过时可形成局部紊流，提升气、液、固三相的传质效率，同时辐板结构也提升了填料整体的结构强度，避免长期流化碰撞过程中出现结构碎裂、变形的问题。

　　从安装与适配边界来看，该结构的尺寸适配常规K1型填料的筛分规格，可直接投加在设有穿孔拦截网的流化床反应池内，不需要额外的固定支架，安装时仅需根据池体容积计算投加填充率，通常好氧段填充率控制在30%-50%区间即可满足处理负荷要求，周向凸棱的外径尺寸与拦截网的网孔尺寸匹配，可避免填料随出水流失，同时保证填料在池内可自由流动，不会出现卡滞堆积的情况。建模过程中重点还原了凸棱的拔模角度、辐板与筒体的连接圆角，这些细节直接影响填料的堆积空隙率与流化时的水阻特性，实际生产中该结构多采用高密度聚乙烯材质注塑成型，建模时预留的壁厚均匀性也符合注塑工艺的成型要求，避免出现缩痕、填充不足的成型缺陷。
