PVC材质方形格栅网孔结构件

　　在工业通风、流体过滤、设备防护类场景中，这类方形PVC格栅是应用频次极高的结构配件，日常做设备结构设计时，经常会在进风通道、排水口防护、设备散热区、物料筛分工位用到这类构件。不同于金属格栅的厚重质感，PVC材质的格栅自重更轻，耐潮湿腐蚀的特性更适配潮湿工况或者有弱腐蚀介质的环境，不需要额外做表面防锈处理，长期使用也不会出现锈渍污染周边介质的问题。

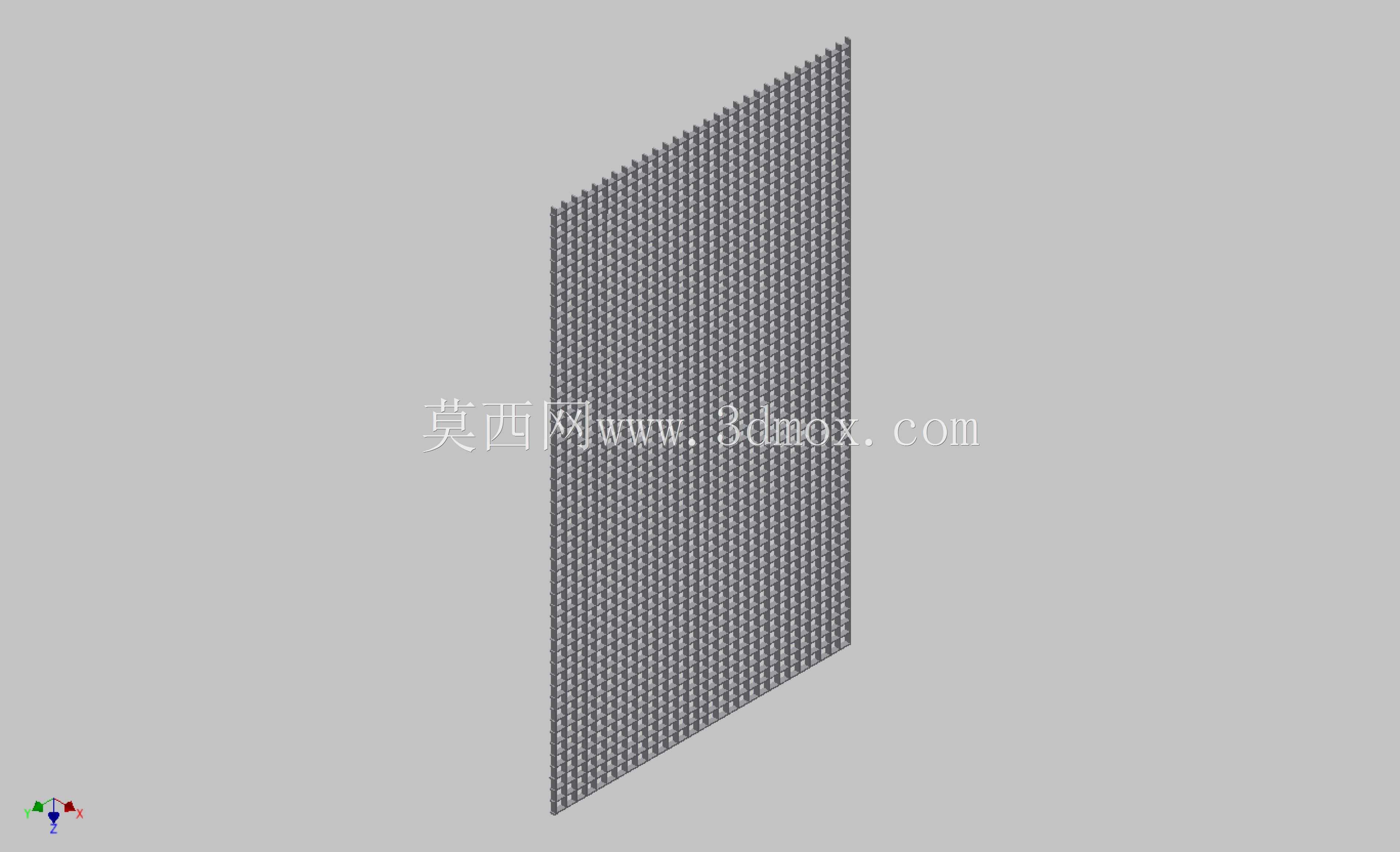

　　这次建模的格栅整体为规整矩形结构，网孔采用均匀排布的小尺寸方孔设计，孔距保持一致，既可以保证足够的通风过流面积，也能阻挡尺寸大于孔径的杂物进入设备内部，同时均匀的网格排布也让构件整体受力更均匀，不会出现局部应力集中导致的变形问题。设计时首先确定了整体的外轮廓边界尺寸，长宽方向的尺寸适配多数常规设备的安装开口，厚度方向控制在合理范围，既保证构件自身的结构强度，也不会过度占用安装空间。

　　建模过程中先绘制单片网格的单元轮廓，通过阵列命令完成整面网格的排布，外框部分做了加厚处理，安装时可以直接通过外框与设备主体连接，不需要额外加装固定边框，减少装配环节的零件数量。网孔的边缘做了微小的圆角过渡，避免尖锐边角在装配或者维护时划伤操作人员，也能减少流体通过时的风阻或者流阻，降低能耗。

　　实际选型使用时，这类格栅可以直接嵌入设备预留的安装槽内，也可以通过螺丝穿过外框的预留孔位完成固定，安装拆卸都比较便捷，后期维护清理网孔堵塞的杂物时，直接拆下冲洗即可，PVC材质的表面光滑不容易挂附污渍，清理难度很低。在传感器配套的防护结构中，这类格栅也可以作为外部防护层，既不影响传感器的信号或者介质流通检测，也能阻挡外界杂物磕碰传感器的敏感元件，延长核心检测元件的使用寿命。做结构设计时调用这类标准化的格栅模型，可以省去重复绘制网格的时间，直接调整外框尺寸就能适配不同的安装开口，大幅提升建模效率，也能保证网格排布的规整性，避免手动绘制出现的孔距不均、对齐偏差等问题。
