翅片式换热散热结构三维设计

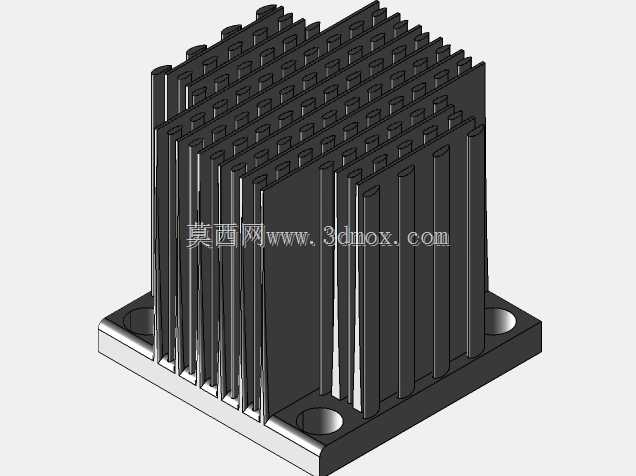

　　在工业温控、电子设备散热、小型流体换热场景中，这类带安装底座的翅片式换热结构应用十分广泛，小到功率器件的被动散热模组，大到紧凑型气气换热单元的核心换热段，都能见到同构型设计的身影。从实际使用逻辑来看，这类结构的核心作用是通过拓展换热表面积，提升两种介质之间的热交换效率，当气流顺着翅片间隙流通时，能够快速带走底座传导过来的热量，或是在内部流道通换热介质时，完成与外部空气的热量传递。设计这类结构时，首先要考虑安装边界的适配性，底座预留的四个安装孔位完全匹配常规设备的安装螺距，安装时不需要额外做转接支架，直接通过螺栓就能完成固定，底座的厚度经过力学校核，既能保证与发热面或换热管路连接时的平面度要求，也能避免安装锁紧时出现结构变形。

　　翅片部分的排布没有采用等距厚片的常规设计，而是通过错落的翅片高度与间隙排布，在有限的整体体积内最大化拓展换热面积，同时兼顾气流通过时的流阻特性，避免翅片过密导致风阻过大，影响换热介质的流通效率。翅片与底座采用一体化衔接的结构设计，不存在接触热阻，热量从底座传导到翅片末端的损耗被降到最低，每一片翅片的厚度都经过热传导仿真验证，既不会因为过薄导致加工难度提升、结构刚性不足，也不会因为过厚造成材料浪费、挤占换热空间。从安装尺寸边界来看，整体结构的长宽高比例适配多数紧凑型设备的内部安装空间，底座的安装孔沉台设计能够让螺栓头完全埋入底座内部，不会突出安装平面影响贴合度，翅片的边缘做了微小的倒角处理，避免安装维护过程中出现割手的问题。

　　在实际选型应用中，这类结构可以直接作为功率电子模块的被动散热座使用，也可以通过在底座内部加工流道，改造为液冷换热的核心单元，翅片的排布方向可以根据设备内部的气流走向调整安装角度，保证气流能够垂直穿过翅片间隙，获得最优的换热效率。设计过程中还充分考虑了加工工艺的可行性，不管是采用铝挤一体成型还是铣削加工，都能快速完成样件制作，不需要复杂的工装夹具，翅片之间的间隙宽度满足常规加工刀具的走刀要求，不会出现加工死角，量产时的良率能够得到有效控制。
