卧式管壳式紫外线流体处理装置结构

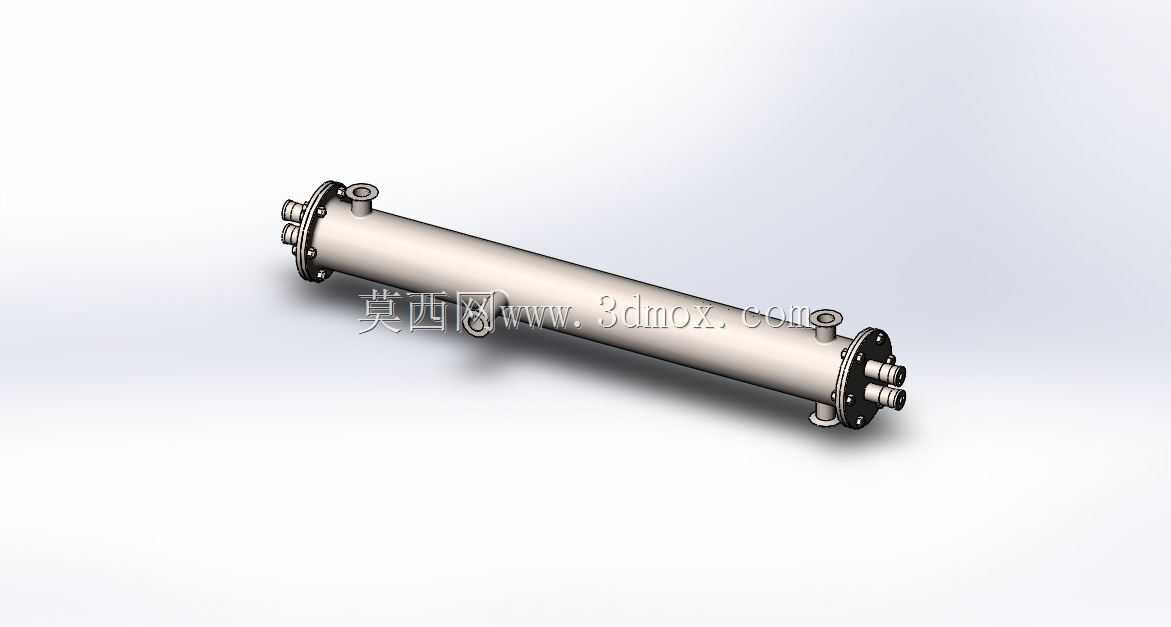

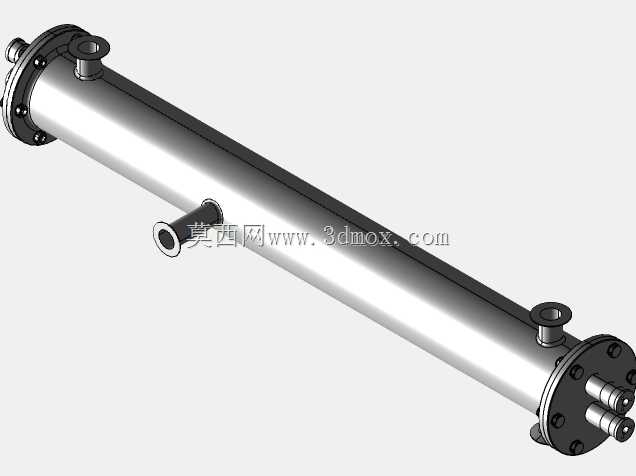

　　该结构为卧式布置的管壳式流体处理腔体，核心应用场景覆盖工业循环水消杀、商用净水末端处理、食品加工流体灭菌、化工制程物料改性等需要紫外线辐照处理的管路环节，可直接串接在工业管路系统中，替代传统化学投加式消杀单元，避免药剂残留对流体介质的二次污染。从结构设计逻辑来看，整体采用承压壳体加内置辐照单元的布局，圆柱形筒体采用等径直段设计，两端配置法兰式端盖，端盖上预留多组流体接口，可适配不同流向的管路接入需求，筒体侧壁设置的多组小口径接口，分别用于辐照组件安装、排气、排污及在线检测探头接驳，无需额外在管路上开孔改造，降低现场安装的施工量。设计阶段优先考虑了安装边界的适配性，筒体长径比控制在合理区间，

　　卧式安装时底部预留的支脚接口可直接适配标准管架，安装时仅需保证两端法兰与对接管路同轴度偏差在允许范围内，即可完成密封对接，无需额外调整管路走向。设备运行时，待处理流体从端盖接口进入壳程，在筒体内沿轴向流动过程中，充分接受内置辐照单元的均匀照射，腔体内部的折流结构可延长流体在腔体内的停留时间，避免出现短流死角，保证辐照剂量满足工艺要求；端盖采用快开式法兰连接结构，维护时仅需拆卸端盖螺栓即可抽出内部辐照组件，无需拆解整个管路连接，大幅降低后期运维的拆装难度。从结构强度设计来看，筒体壁厚按照常规工业管路承压等级计算，可满足多数低压流体输送场景的承压要求，法兰密封面采用标准突面结构，适配通用石棉橡胶或四氟密封垫片，无需定制特殊密封件；

　　侧壁接口的位置排布充分考虑了现场操作空间，排气口位于筒体顶部最高处，排污口位于底部最低位置，可完全排净腔体内积液，避免冬季停机时积液冻裂腔体。建模过程中对所有密封面、接口尺寸均按照通用管路标准做了参数化处理，设计人员可根据实际处理流量调整筒体长度与直径，匹配不同处理量的项目需求，接口尺寸可直接对接标准公称通径的管路，无需额外做变径转接。
