小尺寸模具配对式单元包装结构

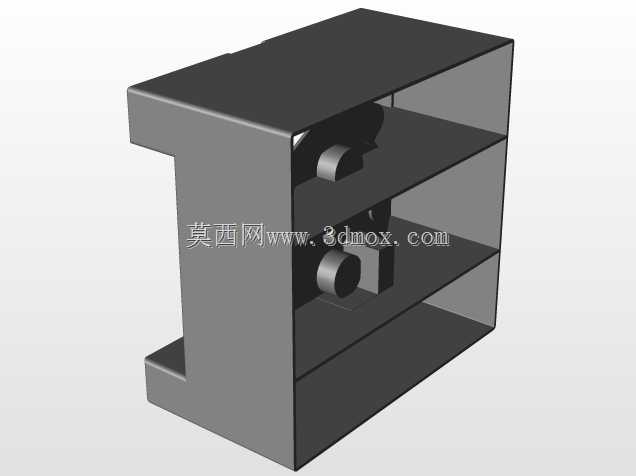

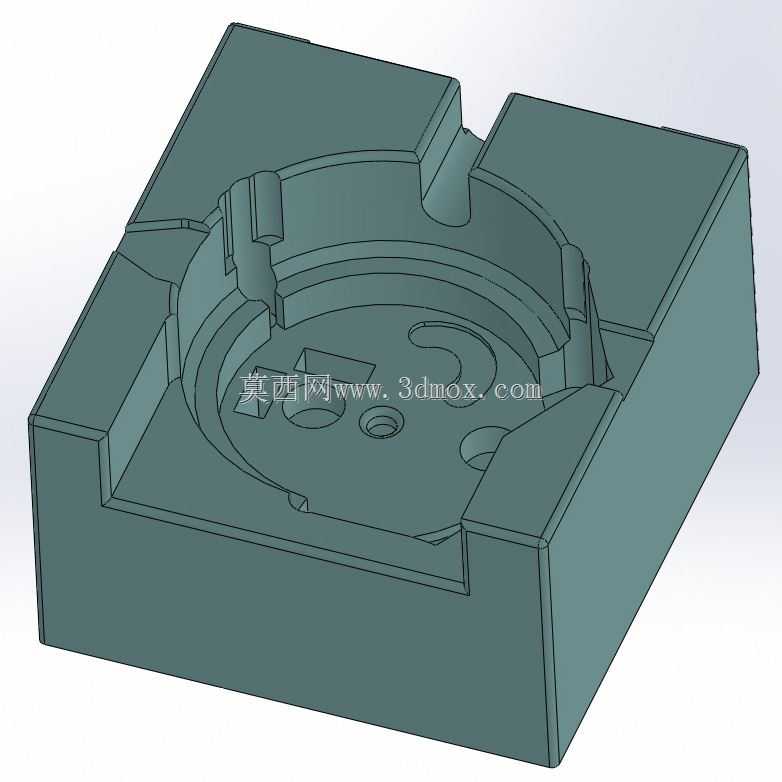

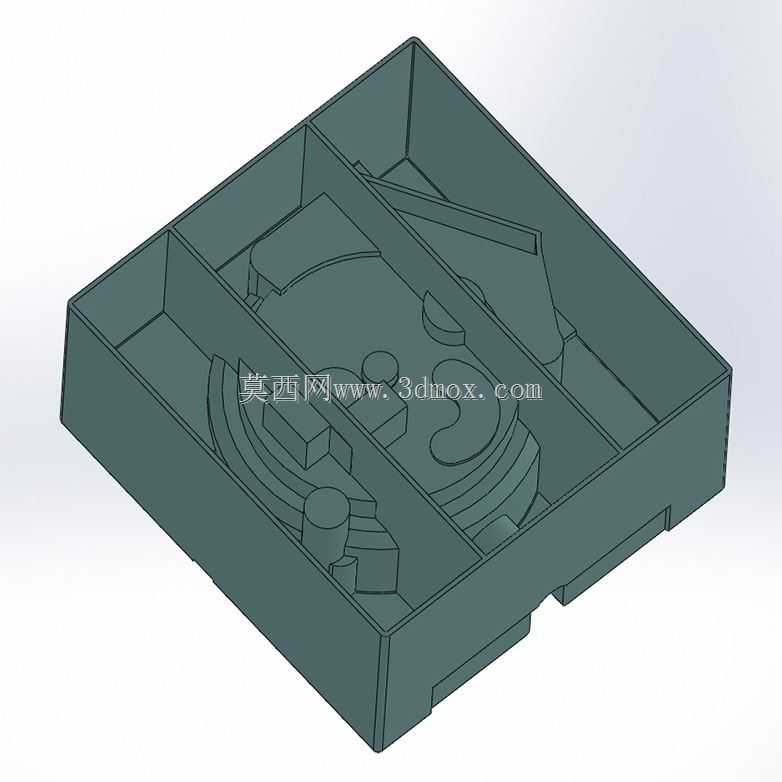

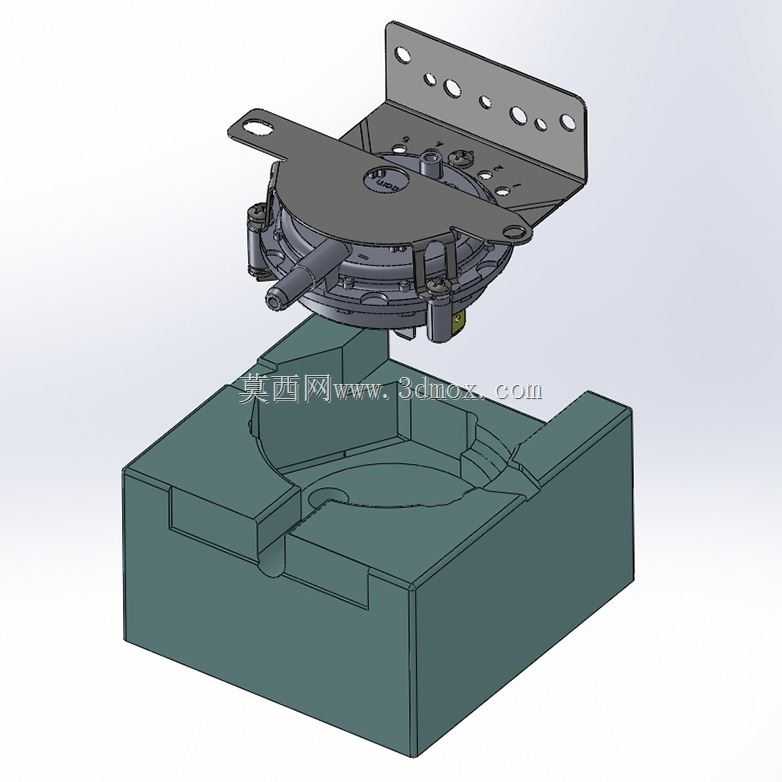

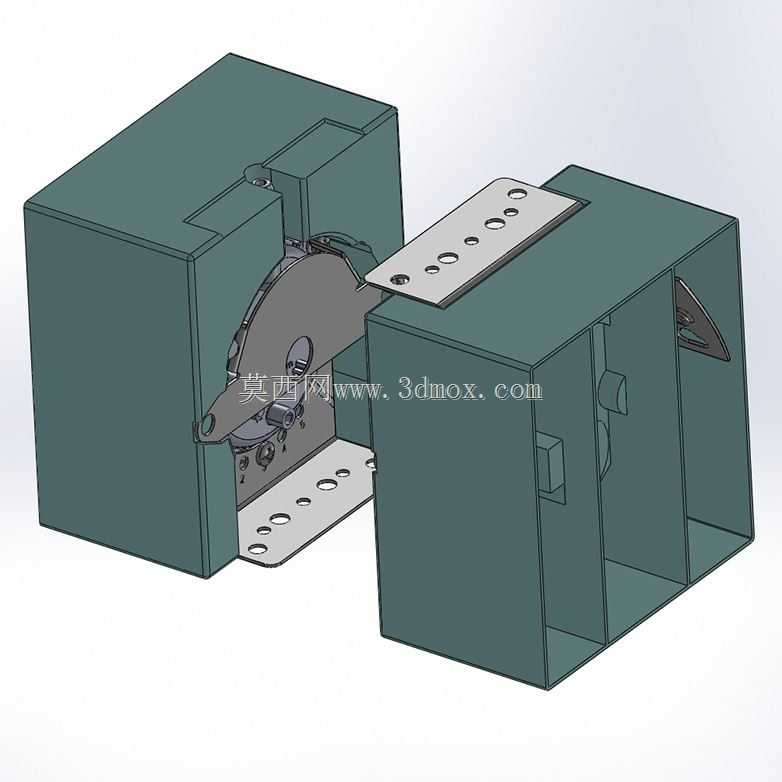

　　在小规格精密模具的周转、仓储及出厂交付环节，常规通用包装往往存在空间利用率低、防护性不足、堆叠易偏移的问题，这款配对式单元包装结构正是针对这类场景开发的容装方案。设计阶段优先考虑了小尺寸模具的容装适配性，针对单重较轻、外形规整的小型模具，设置了两种安装配置，可根据模具是否附带安装支架灵活选择容装位，无需额外定制衬垫即可完成固定。结构采用面对面配对的排布逻辑，相邻单元的接触面完全贴合，配合顶部预留的定位结构，可实现多层堆叠时的自动对位，避免周转过程中出现滑移、倾翻的问题，大幅提升仓储堆码与物流运输的空间利用率。单单元采用1mm壁厚设计，在保证结构刚性满足堆码载荷要求的前提下，将单单元材料体积控制在40cc，

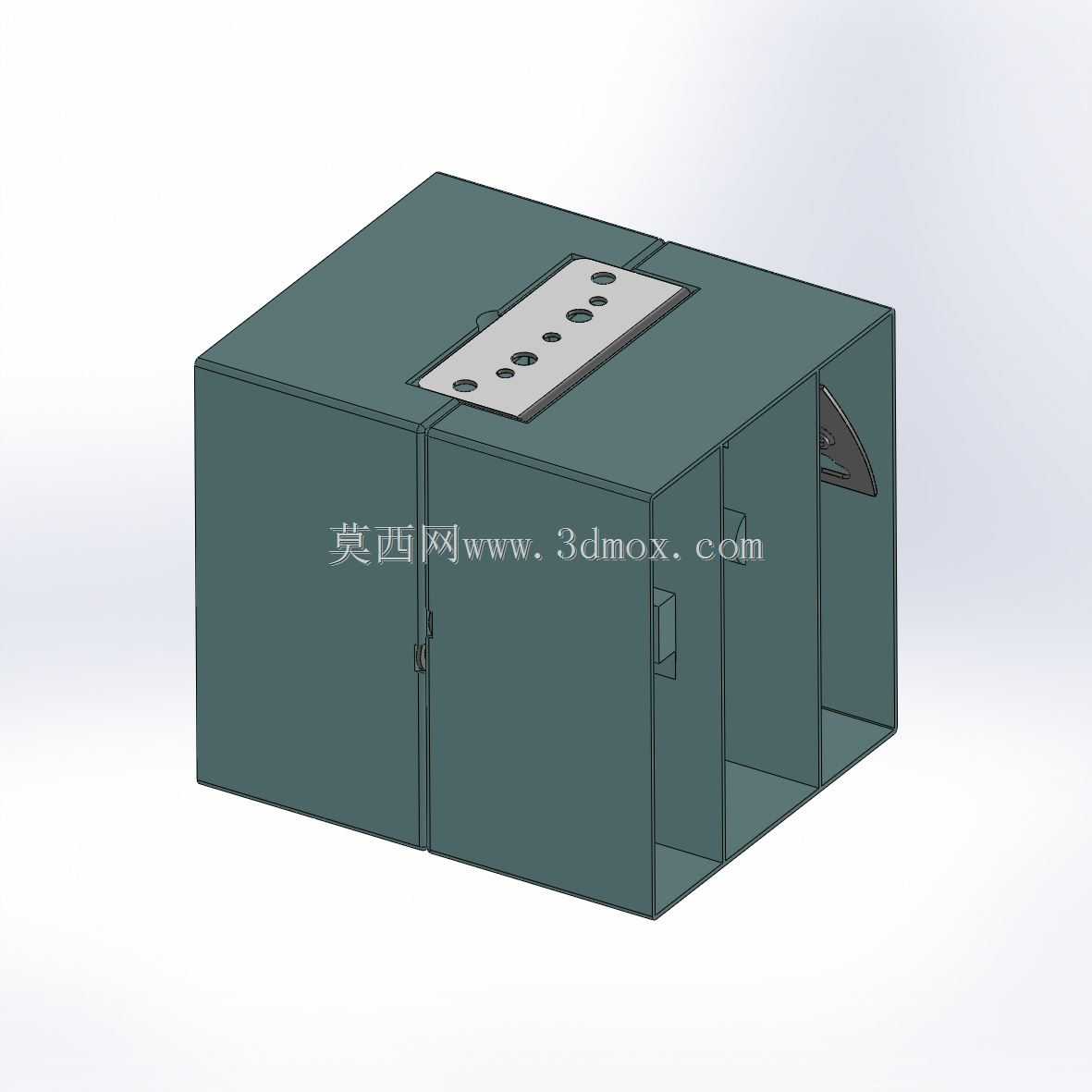

　　兼顾了结构强度与材料成本控制，不会出现过度设计导致的材料浪费。单组配对单元的外形尺寸控制在105x90x95mm，每200组配对单元（即100对）可统一装入尺寸为450x380x420mm的外箱中，外箱尺寸适配常规物流栈板的排布模数，整箱装载后可直接在标准栈板上完成堆码，无需额外调整排布方式。结构设计上预留了开合锁止位，双开门式的取放结构可在不拆解整体堆叠单元的情况下，单独取出任意位置的单个模具，适配生产线边零散取料、售后备件按需配发的使用场景。需要注意的是，该结构为概念性容装方案，未包含成型工艺所需的拔模斜度、浇口位置等生产细节，实际量产前需根据所选加工工艺补充对应的工艺特征，调整壁厚均匀性与转角圆角参数，避免成型过程中出现缩痕、应力集中等问题。结构侧面预留的标识位可粘贴模具编号、规格参数等标签，方便仓储管理时的快速识别，无需开箱即可确认内部容装的模具信息，适配智能化仓储的扫码管理需求。
