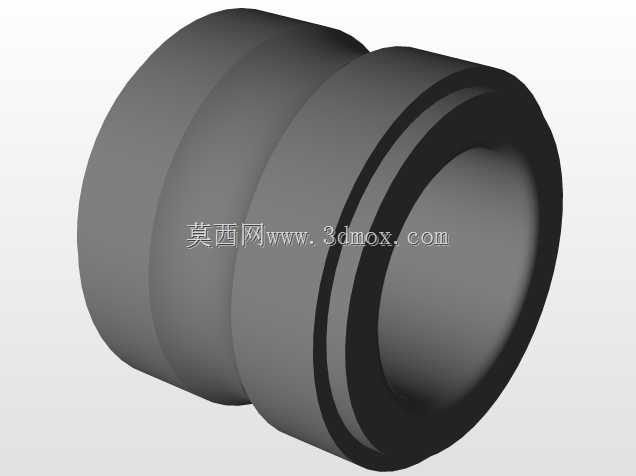

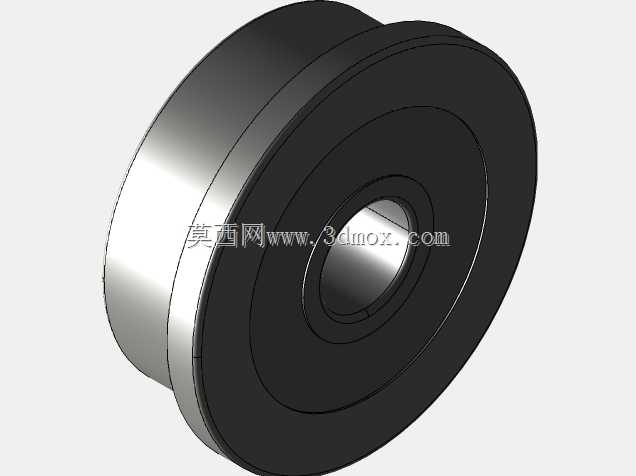

带挡边微型深沟球法兰轴承结构

　　这类带法兰边的微型轴承，常被用在空间受限的小型传动机构中，比如小型检测仪器的转轴支承、精密送料机构的滚轮轴、小型伺服输出端的径向定位部位，法兰边的存在可以直接在安装板外侧完成轴向限位，不需要额外加装轴用挡圈或者端盖来限制轴承窜动，能大幅压缩安装方向的轴向尺寸，很多薄型化设备的转轴布局里都会优先选用这类结构。从结构设计来看，这款轴承采用双面密封的结构形式，密封盖与内圈外圈之间保留极小的配合间隙，既能阻挡外界的粉尘、碎屑进入轴承内部的滚道区域，也能减少内部润滑脂的外泄，在常规的室内工业环境下不需要频繁补充润滑，能降低日常维护的工作量。轴承的内圈与轴采用基孔制过渡配合，外圈与安装座孔采用间隙配合，

　　依靠外圈一体成型的法兰端面贴合安装板的侧壁，来承受运转过程中产生的少量轴向载荷，同时保证径向转动的同轴度，避免转轴在高速转动时出现径向跳动超标的问题。建模过程中需要重点关注几个尺寸边界：法兰的外径要比轴承外圈的外径大出足够的定位宽度，保证安装时法兰端面能完全贴合安装板的表面，不会出现局部悬空导致的受力不均；内圈的内径尺寸公差需要严格匹配常用的微型轴径，保证装配后内圈能和轴同步转动，不会出现相对打滑的情况；轴承的总宽度要和安装座的沉孔深度匹配，法兰端面突出安装板的高度控制在合理范围，避免和周边的运动部件发生干涉。滚道部分的建模需要符合深沟球轴承的曲率设计，钢球与内外圈滚道的接触角保持在标准范围内，保证径向承载能力的同时，

　　能承受一定的双向轴向载荷，适合用在既有径向受力又有少量轴向窜动力的小型转动场景。另外这类微型法兰轴承的安装不需要复杂的固定结构，只需要将轴承压入安装板的对应孔位，法兰端面贴紧板面后，穿入转轴即可完成装配，相比普通无挡边的微型轴承，省去了加工挡圈槽、装配挡圈的工序，能有效提升小型设备的装配效率，在小载荷、高转速的精密传动场景中应用十分广泛。
